CNC skæring

Som en professionel producent med speciale i CNC-præcisionsbearbejdning og CNC-skæring, er Sanluo Precision dedikeret til at levere løsninger til indkøb af specialdele af høj kvalitet til globale kunder. Med et erfarent teknisk team, et veletableret produktionssystem og strenge kvalitetskontrolprocedurer er vi i stand til fleksibelt at håndtere ordrer lige fra prototypeudvikling til masseproduktion. Uanset om det drejer sig om komplekse strukturelle komponenter eller højpræcisions tyndvæggede dele, tilbyder Sanluo Precision stabile bearbejdningsevner og pålidelig leveringsservice, hvilket gør os til en pålidelig langsigtet leverandør og partner for din virksomhed.

Vores CNC-skæreevner

CNC-skæring er en af ​​vores kerneydelser til præcisionsfremstilling. Som en professionel CNC-skæringsproducent og -leverandør i Kina leverer vi omfattende numeriske styringsskæreløsninger, herunder laserskæring, wire EDM, plasmaskæring og vandstyret laserteknologi til globale kunder.

Vores produktionsudstyr omfatter CNC-maskiner, numeriske styredrejebænke, numeriske styreslibere, laserskæresystemer, trådskæring, elektrisk udladningsbearbejdning og over 130 enheder af forskelligt professionelt produktionsudstyr.

Laserskæring

Vores fiberlaserskæresystemer har effekt, der spænder fra 1000W til 12000W, er i stand til at skære kulstofstål op til 30 mm, rustfrit stål op til 20 mm og aluminiumslegering op til 15 mm. Skærenøjagtighed når ±0,05 mm med snittebredder på 0,1--0,3 mm og skæreoverfladen vinkelret på ≤0,3 mm.

• Automatisk kantsøgning og autofokussystemer, der tilpasser sig variationer i arktykkelse
• Højtryksassistancegasser inklusive oxygen, nitrogen og luft for optimal skærekvalitet
• Skærehastigheder på 15--20 m/min for 3 mm kulstofstål og 10--15 m/min for 2 mm rustfrit stål
• Glatte tværsnit, minimale varmepåvirkede zoner og lille materialedeformation --- eliminerer ofte behovet for sekundær behandling

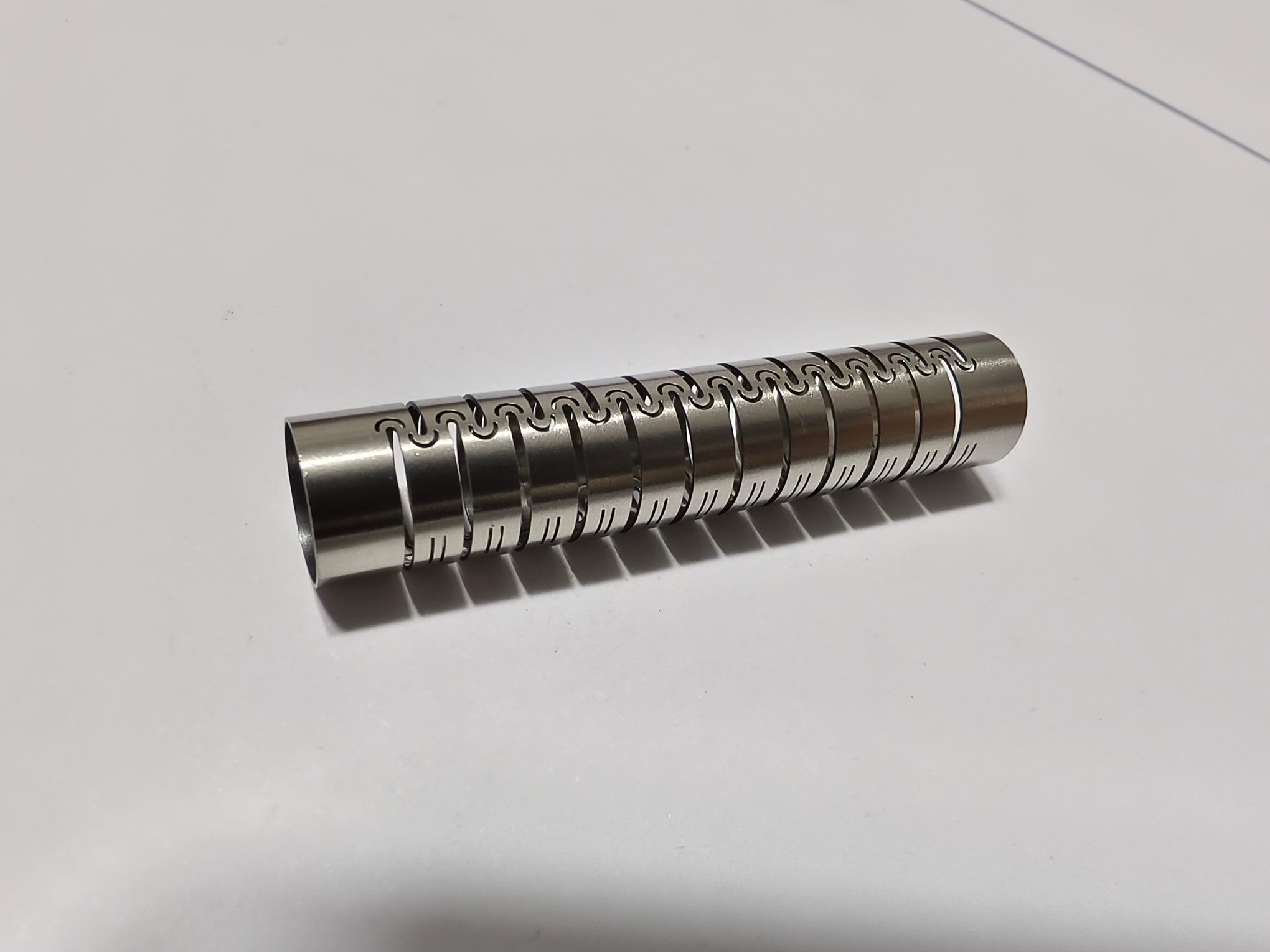

Tråd EDM skæring

Vi driver ZKH550 5-aksede CNC-wire EDM-maskiner, der er specielt designet til komplekse strukturer som ortopædiske implantater. Specifikationer inkluderer:

Parameter	Specifikation
Bearbejdningspræcision	±0,003 mm
Overfladefinish	Ra ≤ 0,8 μm (efter flere snit)
Maksimal behandlingseffektivitet	≥ 300 mm²/H
Effektiv rejse	550 mm × 450 mm
Tilspidsningsevne	±6°
Kontrolsystem	Windows 7+ med direkte DXF-filimport og automatisk ISO-kodegenerering

Kernefordel:Der kræves ingen dyre forme, hurtig reaktion på designændringer, udmærker sig ved at behandle biokompatible materialer med høj hårdhed som Ti6Al4V titanlegering.

Typiske anvendelser:Ortopædiske låseskruer, knogleplader, intramedullære søm og præcisionsformkomponenter.

Plasmaskæring

CNC plasmaskæring til mellemtykke plader fra 6 mm til 50 mm, der tilbyder hurtig bearbejdningshastighed og lave omkostninger til batch-grobearbejdning. Vi har leveret tilpassede CNC-skæringstjenester til industrier, herunder stålkonstruktioner, chassisskabe, elevatorer, landbrugsmaskiner og entreprenørmaskiner, med en månedlig behandlingskapacitet på 30 tons og en leveringshastighed på 99 % til tiden.

Vandstyret laserteknologi (nul varmepåvirket zone)

Til applikationer, der kræver nul varmepåvirkede zoner, anvender viLCS800 vandstyret laserbehandlingsudstyr. Nøglespecifikationer:

Parameter	Specifikation
Laser bølgelængde	532 nm
Laser Power	20--200 W
Max vandtryk	600 bar
Minimum skærbredde	0,030 mm

Kernefordel:Laserstrålen transmitteres gennem total intern refleksion i en vandstråle i mikronskala, hvilket opnår nul varmepåvirket zone, ingen mikrorevner og ingen aflejring af affald --- snit er parallelle uden V-form.

Typiske anvendelser: Siliciumcarbid, CFRP-kompositter, halvlederenheder og andre varmefølsomme materialer.

Præcision

dimensionel nøjagtighed	OD	ID	SW	SH	DA
enhed:±/mm	0.005	0.008	0.002	0.005	0.0001
Geometrisk nøjagtighed	rundhed	koaksialitet	symmetri	koncentricitet	cirkulær udløb
enhed:±/mm	0.002	0.005	0.008	0.005	0.005
produktionskapacitet	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk
produktionscyklus	3-20 dage	3-20 dage	3-20 dage	3-20 dage	3-20 dage

Casestudie

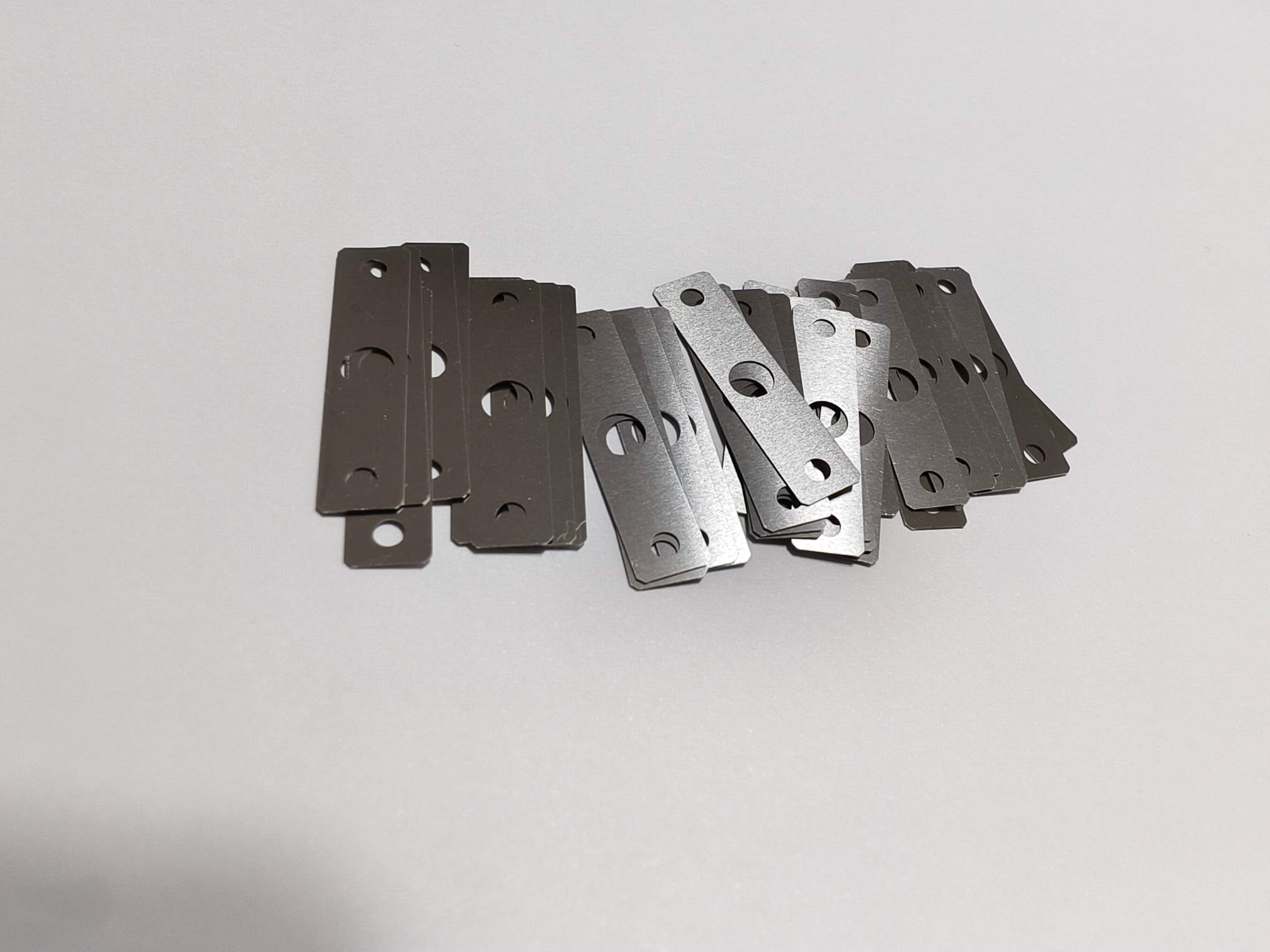

Ultratynd mikromagnetisk rustfrit stål mellemlæg - præcisions CNC skæring

Denne ultratynde shim er lavet af importeret 304 ikke-magnetisk rustfrit stål, primært brugt som isolationsafstandsstykke inde i mikroservomotorer for en europæisk producent af automationsudstyr. Den fungerer som en kritisk magnetisk isolationskomponent i præcisionstransmissionsenheder.

Parameter	Krav
Materiale	Importeret 304 ikke-magnetisk rustfrit stål
Tykkelse	0,5 mm ± 0,002 mm
Fladhed	≤ 0,002 mm
Overflade	Ingen værktøjsmærker, ridser eller fordybninger
Magnetisk egenskab	Mikromagnetisk eller fuldstændig ikke-magnetisk (< 0,02mT)
Overordnede dimensioner	Længde 43,96 mm, Bredde 9,00 mm
Monteringshuller	2× Φ2.10 gennemgående huller, 2× Φ2.20 forsænkede huller, 1× Φ3.2 lokaliseringshul
Hulpositionstolerance	±0,003 mm

Hvorfor dette var en udfordring:Kunden havde tidligere henvendt sig til tre lokale bearbejdningsværksteder --- alle prøver mislykkedes. Det 0,5 mm ultratynde materiale er tilbøjeligt til vibrationer og vridninger under konventionel fastspænding. At opnå 0,002 mm fladhed på sådan en tynd plade er ekstremt vanskeligt, og opretholdelse af ikke-magnetiske egenskaber efter bearbejdning kræver dedikerede afspændings- og afmagnetiseringstrin.

Vores løsning

• Råvarescreening:Indgående 304 ark blev 100 % tykkelseskontrolleret; kun spoler med tykkelsesvariationer inden for ±0,001 mm blev accepteret.
• Vakuum adsorptionsarmatur:Specialdesignet silikonebelagt vakuumpatron eliminerer klemmemærker og holder den tynde plade uden deformation.
• Flertrins lavspændingsbearbejdning:Skrubbearbejdning med 0,05 mm skæredybde, efterbehandling med diamantbelagte værktøjer ved reducerede fremføringshastigheder; trinvis bearbejdning frigiver gradvis intern stress.
• Varmebehandling og afmagnetisering:280°C afspændingsbagning efterfulgt af 160°C sekundær udglødning, derefter 3-takts automatiseret afmagnetisering for at opnå restmagnetisme < 0,02mT.
• Kemisk elektrolytisk polering:Ingen mekanisk slid --- opnår Ra ≤ 0,02μm uden overfladeridser.
• 100% inspektion:Hver del målt med CMM, laserfladhedsmåler og magnetisk detektor; fulde dimensionsrapporter leveres med hver forsendelse.

Målte resultater (prøvedata)

Parameter	Prøve 1	Prøve 2	Prøve 3	Krav
Samlet længde	43,959 mm	43,961 mm	43,958 mm	43,96 ±0,02 mm
Samlet bredde	8.999 mm	9.001 mm	9.000 mm	9,00 ±0,02 mm
Tykkelse	0,501 mm	0,499 mm	0,500 mm	0,5 ±0,002 mm
Fladhed	0,0012 mm	0,0015 mm	0,0009 mm	≤ 0,002 mm
Restmagnetisme	0,013mT	0,008mT	0,010mT	< 0,02mT
Overfladeruhed	Ra 0,018μm	Ra 0,016μm	Ra 0,019 μm	Ra ≤ 0,02μm

Kunderesultat:Kundens motoromarbejdningshastighed faldt fra 15 % til 0 på tværs af seks på hinanden følgende batcher. Samlingseffektiviteten blev forbedret med 32 %. Kunden har nu afgivet årlige ordrer på over 80.000 styk for denne komponent.

"Sanluos skræddersyede CNC-skæreproces og fulde inspektionssystem løste et toårigt smertepunkt. Meget få butikker kan opnå 0,002 mm planhed på 0,5 mm ark --- vi har fundet vores langsigtede partner." --- Skriftlig kundeudtalelse.

0,55 mm tyndvægget sensorhus – integreret løsning med CNC-drejning og fræsning

Dette tyndvæggede hus er lavet af H62-messing og fungerer som kernestøttestrukturen i industrielle højpræcisions fotoelektriske sensorer. Delen skal modstå konstante temperaturmiljøer og passe sammen med fjederprober, tætningsringe og lokaliseringsstifter med præcise interferenspasninger.

Parameter	Krav
Samlet længde	1,55 mm ± 0,05 mm
Max ydre diameter	80,31 mm
Vægtykkelse	0,55 mm (enkelt side)
Koaksialitet	0,01 mm
Overfladefinish (parrende flader)	Ra 0,8
Indvendig rille	Dybde 0,85±0,02 mm, bredde 0,55±0,02 mm, radius R0,03
Tolerancer (IT1804-2000)	±0,02~±0,05 mm for generelle dimensioner

Hvorfor tidligere leverandører fejlede:Tre andre butikker forsøgte at tage prøver, men alle blev kasseret på grund af vægdeformation, koaksialitet uden for tolerance og grater inde i den smalle rille. Den 0,55 mm tynde væg er ekstremt skrøbelig og har tendens til at vibrere eller forvrænge under konventionel drejning.

Vores løsning

• CNC drejebænk af schweizisk type + drejefræsecenter:Engangsspænding på en 5-akset maskine eliminerer positioneringsfejl.
• Afspændingsudglødning:60°C bagning ved lav temperatur i 2 timer før bearbejdning.
• Lagdelt skæring i lav dybde:Skrubning ved 0,08 mm dybde og 0,06 mm/omdrejningsfremføring for at minimere skærekraften.
• Indvendig køling:Højtrykskølevæske rettet mod den tynde væg for at aflede varme og forhindre deformation.
• To-trins efterbehandling:Halvfinish + 30 minutters spændingsfrigørelse, derefter endelig finish ved 0,03 mm/omdrejninger for stabil koaksialitet.
• Ultralydsafgratning + passivering:Sikrer gratfrie riller og Ra ≤ 0,7 på sammenfaldende flader.

Målte resultater (prøvedata)

Parameter	Prøve 1	Prøve 2	Prøve 3	Krav
Samlet længde	1,53 mm	1,56 mm	1,54 mm	1,55 ±0,05 mm
Vægtykkelse	0,548 mm	0,551 mm	0,549 mm	0,55 mm (nominelt)
Koaksialitet	0,007 mm	0,006 mm	0,008 mm	≤ 0,01 mm
Rilledybde	0,842 mm	0,853 mm	0,847 mm	0,85 ±0,02 mm
Rillebredde	0,551 mm	0,549 mm	0,552 mm	0,55 ±0,02 mm
Overfladeruhed (parring)	Ra 0,65	Ra 0,72	Ra 0,68	Ra ≤ 0,8

Kunderesultat:Fejlprocenten faldt fra 42 % (tidligere leverandør) til 0 % efter 10.000 leveret stk. Sensorsignaldrift faldt med 90 %, og kundens eftersalgsomkostninger reduceret med 70 %. De har nu afgivet en månedlig tilbagevendende ordre på 8.000--12.000 styk.

Kvalitetssikring og inspektion

Vores forpligtelse til kvalitet understøttes af omfattende inspektionsudstyr og ISO9001:2008-certificering. Vi anvender en bred vifte af måleinstrumenter:

• CMM koordinat målemaskiner
• Synsmålesystemer og projektorer
• Laserdiametermålere og laserinterferometre
• Ruhedstestere, rundhedstestere, værktøjsmikroskoper
• Mikrometre, stiftmålere, måleurer, højdemålere
• Kaliber, måleblokke, hårdhedstestere, gevindmålere
• Stereomikroskoper til overfladeinspektion

Smart indlejringsoptimeringssoftware maksimerer materialeudnyttelsen, mens præcisionen bevares. Vores månedlige forarbejdningskapacitet når op på 30 tons med en leveringshastighed på 99 % til tiden, og betjener industrier, herunder stålkonstruktioner, chassisskabe, elevatorer, landbrugsmaskiner og entreprenørmaskiner.

Hvorfor vælge Sanluo Precision til dine skærebehov

• Erfaring du kan stole på:18+ år inden for præcisionsbearbejdning, bakket op af et team på 230 personer inklusive senioringeniører.
• Avanceret udstyr:130+ produktionsmaskiner, inklusive 5-akset CNC, drejebænke af schweizisk type og vandstyrede lasersystemer.
• Bevist kvalitet:98,8 % beståelsesrate, der betjener Fortune-500-kunder som Huawei, BYD og Mindray.
• Skræddersyede løsninger:Fra prototyper til højvolumenproduktion skræddersyr vi processer til dine nøjagtige specifikationer.
• Fuld sporbarhed:Hver batch leveres med komplette inspektionsrapporter, og vi opbevarer produktionsregistreringer i 18 måneder.
• Global forsendelse:Pålidelig logistik til Europa, Amerika og videre med hurtig respons og gennemsigtig kommunikation.

Klar til at diskutere dit projekt?Send os dine 2D/3D tegninger for en gratis teknisk vurdering og tilbud. Vores Senior Technical Manager vil personligt gennemgå dine krav og foreslå den optimale CNC skærestrategi.
