5-akset bearbejdning

5-akse bearbejdningsfunktioner

Som en professionel producent og leverandør af 5-akset bearbejdning i Kina, mestrer Sanluo Precision 5-akset samtidig bearbejdning af komplekse dele og leverer skræddersyede tjenester til avancerede industrier såsom rumfart, bilindustrien, medicinsk udstyr og energiudstyr. Vi opnår præcisionsbearbejdning af komplekse overflader og specielle strukturer, der fuldt ud opfylder de strenge krav til avanceret fremstilling.

Præcisionsspecifikationer

Inspektionsudstyr:CMM, synsmålesystemer, projektorer, laserdiametermålere, laserinterferometre, ruhedstestere, rundhedstestere, værktøjsmikroskoper, stereomikroskoper, mikrometre, stiftmålere, indikatorer, højdemålere, kalibere, måleblokke, hårdhedstestere, gevindmålere.

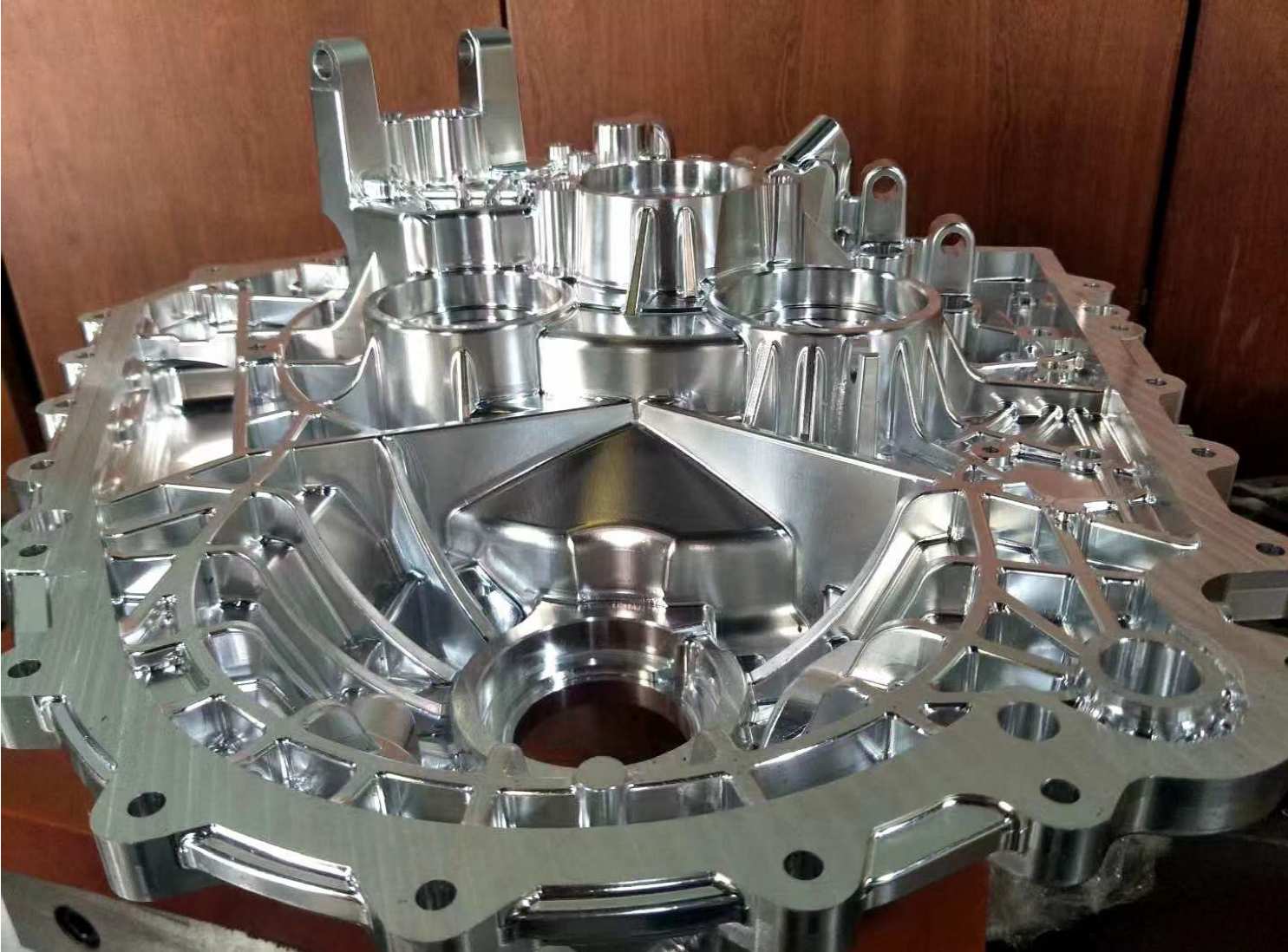

Kompleks overfladebearbejdning

Som en professionel producent af 5-akset bearbejdning udmærker vi os i bearbejdning af komplekse friformede overflader på tværs af luftfarts-, bil-, medicin- og energisektorer. Vores 5-akse simultanteknologi, kombineret med avanceret CAM-programmering og dedikeret værktøj, sikrer høj nøjagtighed, fremragende overfladefinish og eliminering af værktøjsmærketrin.

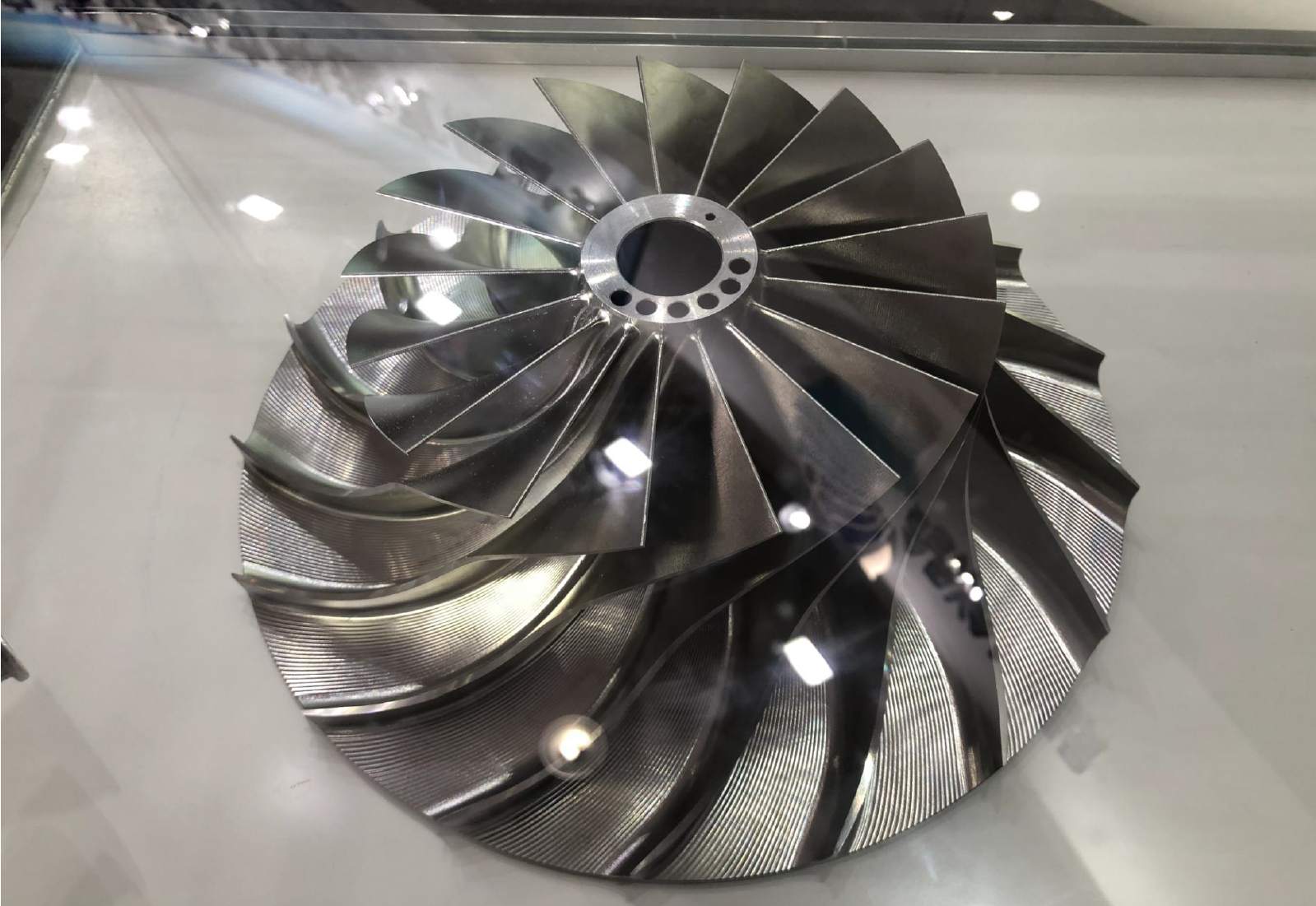

• Integrerede pumpehjul og blisker-- diametre fra 50 mm til 800 mm, store snoningsvinkler, bearbejdet med 5-akset samtidig konturering for at opnå glatte overflader og konturnøjagtighed ≤0,018 mm.
• Automotive formhulrum og -kerner-- 5-akset drejefræsning holder værktøjet vinkelret på bearbejdningsoverfladen, eliminerer trinlinjer og leverer Ra 0,4-0,8μm finish uden sekundær polering.
• Turbolader pumpehjul-- Nikkelbaserede superlegeringer (Inconel, Hastelloy) behandlet med specialdesignede værktøjer og intern højtrykskøling for at håndtere hærdning og forlænge værktøjets levetid.
• Medicinske ledkomponenter-- kunstige kugle-og-fatning par bearbejdet til høj sfæricitet og rundhed, med koaksialitet ≤0,005 mm for pålidelig artikulation.
• Professionel CAM-software-- vi bruger UG NX, Mastercam og Hypermill til værktøjsbanegenerering med fuld 3D-simulering for at verificere kollisionsfri, sikker NC-kode før bearbejdning.

Nederste linje:Vores dokumenterede ekspertise inden for kompleks overfladebearbejdning forvandler udfordrende geometrier til produktionsklare komponenter, der konsekvent opfylder de mest krævende industristandarder - fra prototype til fuldskala fremstilling.

Avanceret udstyrssupport

Vi støtter vores 5-aksede bearbejdning med værktøjsmaskiner i verdensklasse, intelligent processtyring og omfattende hjælpesystemer. Vores anlæg sikrer stabil, repeterbar præcision for mellemstore til store dele, fra prototyper til højvolumenproduktion.

• Bearbejdningsstrategier-- vi anvender overfladedrevne, strømlinede, trochoidale og konturparallelle metoder, udvalgt pr. delgeometri for at balancere hastighed og nøjagtighed.
• RTCP funktionalitet-- holder værktøjsspidsen i den programmerede position uanset roterende bevægelser, hvilket væsentligt forbedrer konturpræcisionen.
• Simulering og efterbehandling-- hvert program kører gennem 3D-kollisionskontrol; vores tilpassede postprocessorer genererer maskinspecifik NC-kode, der er kompatibel med hver maskines kinematik.
• Udstyr lineup-- importerede 5-akse centre fra DMG MORI, Swiss Bumotec og Mori Seiki, plus specialiserede Micro5 og JDGR400T til mikropræcisionsarbejde.
• Nøjagtighedsspecifikationer-- positioneringsnøjagtighed ≤0,003 mm, repeterbarhed ≤0,002 mm, spindelhastigheder fra 12.000 til 60.000 rpm afhængigt af maskinen.
• Emnekapacitet-- Bordbelastninger fra 500 kg til 2.000 kg, med X-aksevandring op til 1.135 mm, der kan rumme store strukturelle komponenter og huse.
• Hjælpesystemer-- højtrykskølevæske, automatisk værktøjsbrudsdetektion og Renishaw igangværende sondering til real-time kompensation for værktøjsslid og termisk driftkorrektion.
• Industrier tjent-- vi har med succes leveret 5-aksede bearbejdede dele til motorblade, marinepropeller, vindmøllegearkasser, transmissioner og reduktionsgear, der opfylder internationale avancerede standarder.

Nederste linje:Med vores integrerede udstyrsbase, intelligente processtyringer og streng procesverifikation leverer vi stabil, gentagelig 5-akset præcision, der holder din produktionslinje kørende - og dine kvalitetsstandarder konsekvent overskredet.

Udstyrs tekniske parametre

Micro5 Ultra-Precision 5 Axis Machining Center

DMU 105 monoBLOCK 5 Axis Machining Center

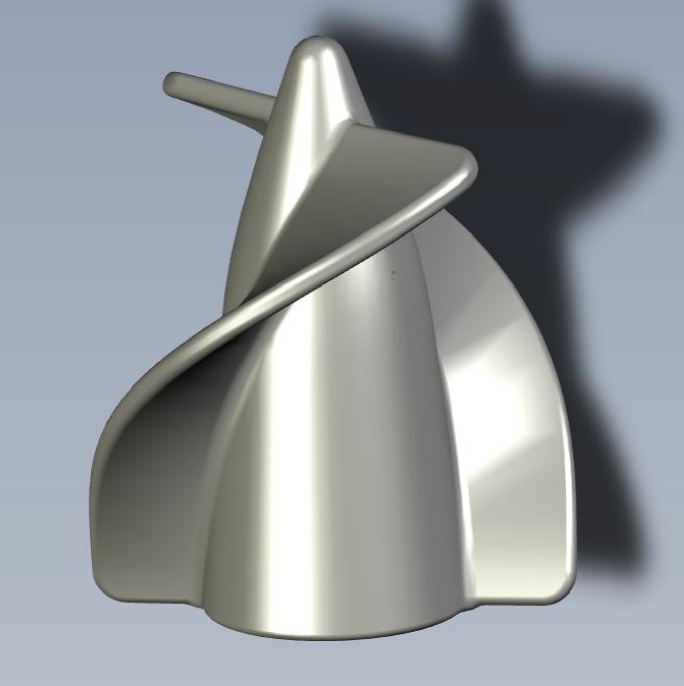

JDGR400T High-Speed ​​5-akset bearbejdningscenter

Virkelige casestudier

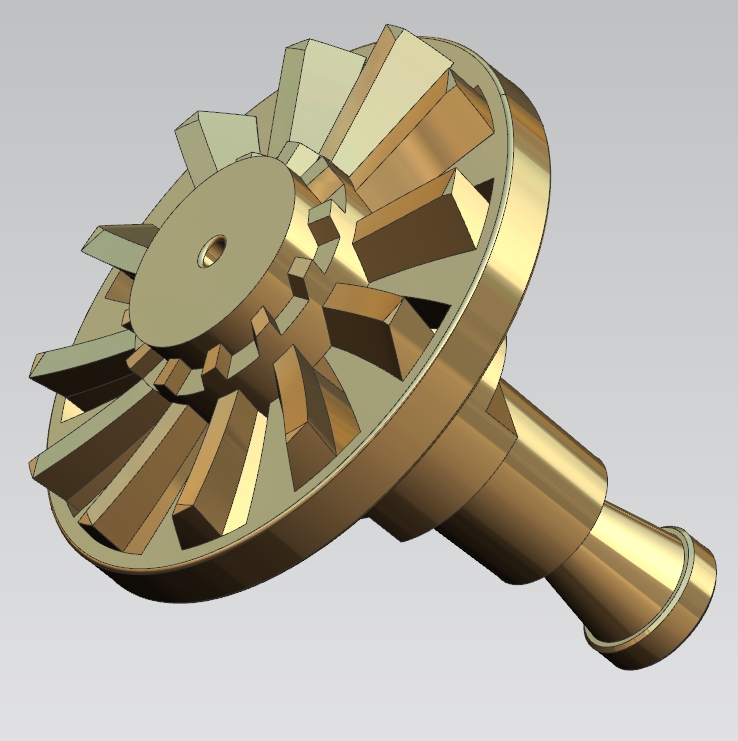

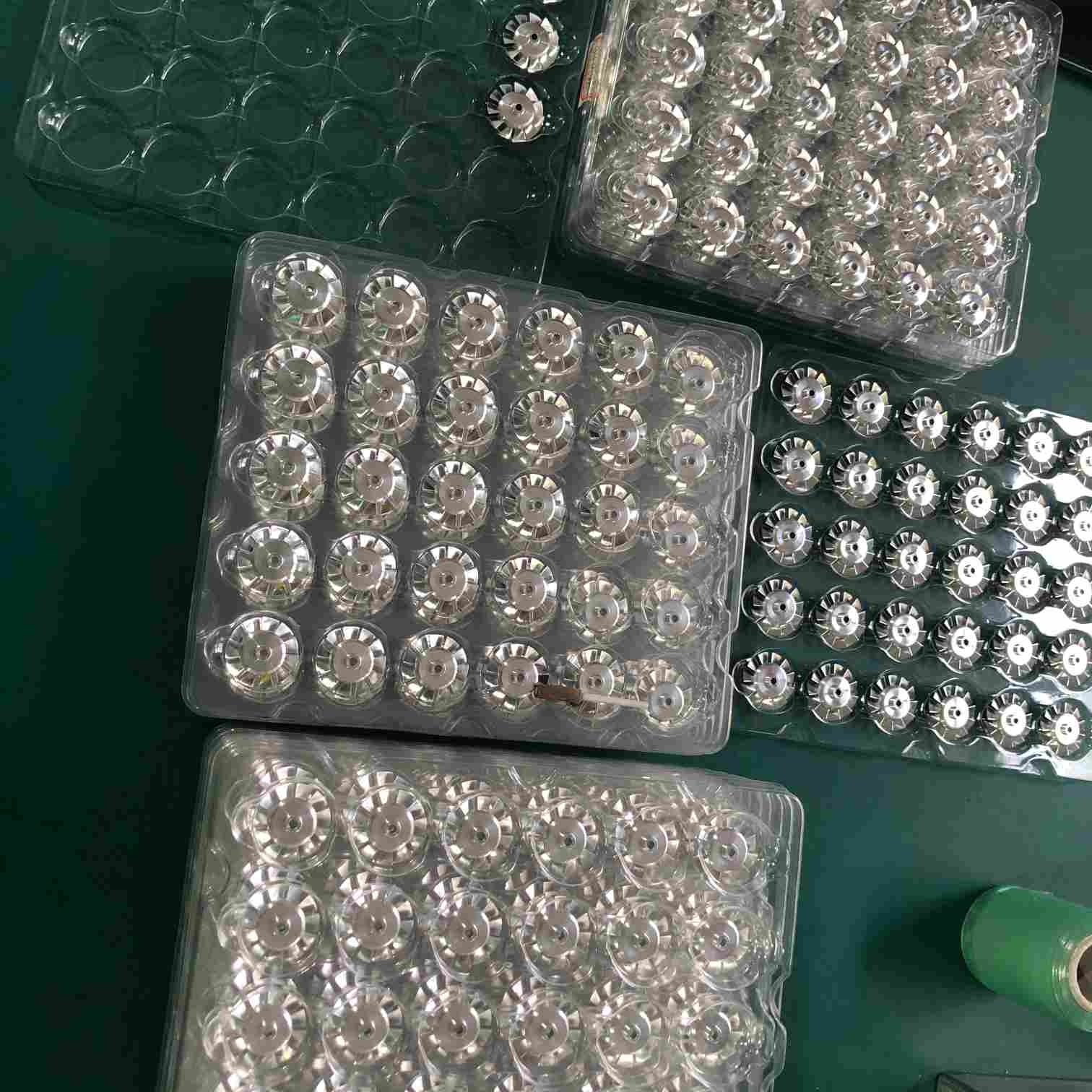

SUS316 impeller i rustfrit stål

Dette løbehjul er lavet af SUS316 austenitisk rustfrit stål og fungerer som en kernestrømsstyrende komponent i væskeboosterpumper for en brasiliansk udstyrsproducent. Kunden havde henvendt sig til tre tidligere butikker, der alle fejlede på grund af bladdeformation, koaksialitetsproblemer, blokering af mikrohuller og dårlig overfladefinish. De fandt os via Google-søgning og specificerede tre strenge krav: batchkonsistens, tolerancer på mikronniveau og gratfri væskekontaktflader.

Nøgletegningsspecifikationer:

• Overordnet pumpehjulsstruktur med flere buede styreblade og φ1,5 mikrohuller fordelt på skiven.
• Standardtolerancer: ±0,05 mm for dimensioner, ±0,5° for vinkler, datum A baseret på indre boring.
• Kritiske punkter: klingeoverfladeprofil, mikrohulskonsistens, koaksialitet og overfladefinish Ra.

Udfordringer

• Bladets konturtolerance: udvendig diameter φ31±0,01 mm, overfladeprofil ≤0,02 mm på SR15-radius.
• Vinkelpositionering: 75° ±0,5° -- tidligere prøver havde fejl på op til 0,9°, hvilket forårsagede vibrationer.
• Mikrohuller φ1,5±0,02 mm med positionstolerance ≤0,03 mm.
• Trindimensioner på flere niveauer: 1,0, 2,5, 3, 8,33, 10,27 mm alle ±0,05 mm.
• Geometriske tolerancer: radial udløb ≤0,02 mm, fladeløb ≤0,015 mm, koaksialitet ≤0,005 mm.
• Overfladekrav: Væskekontakt Ra≤0,4μm, andre sammenfaldende flader Ra≤0,8μm, kantradius R0,1~R0,25.
• Materialehårdhed: endelig HRC≤7, ingen arbejdshærdning eller kornrivning.

Vores 5-akse procesløsning

Vi brugte et DMG MORI 5-akset bearbejdningscenter til at færdiggøre hele pumpehjulet i en enkelt fastspænding og undgå multi-setup fejl. Procestrin:

1. Råvareforbehandling:Afspændingsudglødning af SUS316 stangmateriale efter grovskæring, hvilket efterlader 0,3 mm efterbehandlingsrum.
2. Enkeltspændende grovfræsning:5-akset samtidig skrubning med hårdmetalværktøj, spindel 6500 rpm, fremføring 0,4 mm/r, dybde ≤0,15 mm pr. gennemløb for at minimere belastningen.
3. Halvfinish:Efterlad 0,03 mm på bladoverflader og boringer, forbor mikrohuller.
4. Præcisionsbehandling (kernetrin):Brug ultrafinkornede kugleende værktøjer til klingeoverflader, og kontroller værktøjsbanen for at opnå en profil inden for 0,012-0,018 mm.
5. Mikrohulsboring:Brug C-akseindeksering til at bore alle φ1,5 huller i én opsætning med internt højtrykskølemiddel; afgrater og affasning.
6. CNC afgratning og kantafrunding:Automatisk nylonbørsteafgratning til R0,15 radius uden manuel indgriben.
7. Slutinspektion og ultralydsrensning:CMM-inspektion, derefter ultralydsrensning for at fjerne snavs, tørring og emballage.

Understøttende udstyr: højtrykskølevæske, Renishaw-processonde til værktøjskompensation og automatisk nulpunktsindstilling for hver 20. dele.

Målte resultater (3 tilfældige prøver)

Kunderesultat:Efter at have modtaget de første 50 stykker, bekræftede kundens tredjepartsinspektion 100 % overholdelse. Sammenlignet med tidligere leverandører faldt vibrationer med 70 %, støj reduceret med 16 dB, og mikrohuller forblev ublokerede. Kunden har nu afgivet årlige ordrer på alle tre løbehjulsvarianter. Skriftlig feedback: "Bedste dimensionelle konsistens, vi nogensinde har set i rustfrit stål impellere."

Efter 10 måneders brug, ingen korrosion, spændingsdeformation eller returkrav. Vi leverer komplette inspektionsrapporter med hver batch, 100 % inspektion af kritiske tolerancer og gratis efterbearbejdning for alle ikke-overensstemmende dele.

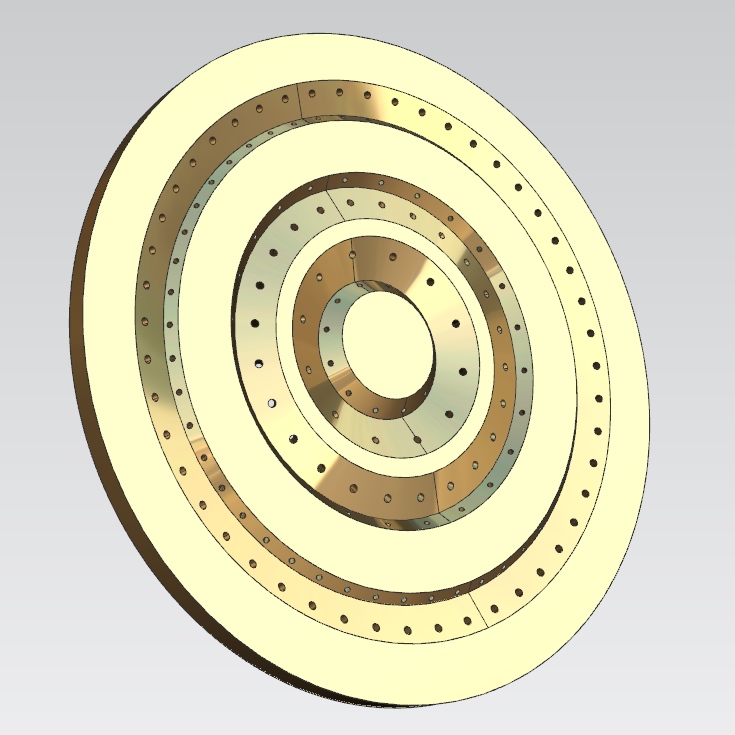

CVD vakuumkammer bundplade

Denne runde flerlags flangebundplade (varenummer SLY033-04-03A) er lavet af 7075-T651 aluminiumslegering, der vejer 0,849 kg pr. Den fungerer som kernebærerpladen inde i et kemisk dampaflejringskammer (CVD) og understøtter waferpositionering under højvakuum og cykliske temperaturændringer. Klienten, en indenlandsk producent af halvlederudstyr, havde tidligere prøvet to andre butikker med et udbytte på under 60 % på grund af fladhed, hulkoaksialitet og problemer med ruhed i tætningsriller. De henvendte sig til os efter en henvisning.

Nøgleudfordringer:

• Flerlags koncentrisk koaksialitet: kontrolleret til ≤0,008 mm (tidligere leverandør klarede kun 0,03 mm, hvilket forårsager waferexcentricitet).
• Fladhed af tætningsfladen: ≤0,012 mm over 300 mm; O-ringsrille bundplanhed ≤0,003 mm, rillebredde ±0,005 mm, hjørneradius R0,8 ±0,002 mm -- kritisk for vakuumforsegling.
• Hulpositionering: positionstolerance for alle dyvelstifter ≤0,01 mm, boringstolerance H6 (+0,003/+0,009 mm); minimum flowhuldiameter 1,2 mm med dybde-til-diameter-forhold 12:1, hvilket kræver præcis boring for at undgå afbøjning.
• Differentiering af overfladefinish: tætningsflader Ra≤0,2μm, ikke-sammenhængende overflader Ra≤1,6μm, generelle vægge Ra≤3,2μm.

Vores 5-akse procesløsning

Alle operationer blev udført på et DMG 5-akset bearbejdningscenter med enkelt fastspænding, hvilket eliminerede kumulative fejl fra flere opsætninger. Procestrin:

1. Stressaflastning af råmateriale:Ældning ved lav temperatur ved 120°C i 4 timer, derefter sekundær vibrationsaflastning efter skrubning.
2. Vakuum armatur:Specialdesignet vakuumpatron med segmenteret forsegling, opretholdelse af et undertryk på -0,09 MPa, emneforvrængning ≤0,003 mm.
3. skrubbearbejdning:Hårdmetal majskolbskærere, lagdybde 0,15 mm, fremføring 1200 mm/min; cirkulære klatrestier for at undgå ensidig stress.
4. Præcisionsbehandling af tætningsrille og mikrohuller:Skræddersyet radiusskærer til O-ringsrille med 5-akset kontur, hastighed 8000 rpm, efterbehandlingsrum 0,01 mm pr. side; 1,2 mm mikrohuller boret med vippet 5-akset vinkel og intern højtrykskølevæske.
5. Spejlfinish:Diamantflueskærer til tætning af flader med oliebaseret minimumssmøring for at opnå Ra 0,2μm uden efterfølgende polering.
6. Afgratning og passivering:Ultralyd + afgratning af tørisblanding for at fjerne alle grater fra mikrohuller og riller.

Eftersyn: Zeiss CMM, ruhedstester, rundhedstester, laserfladhedsmåler. 100 % første-artikel-inspektion, 15 % prøveudtagning til batch-produktion.

Målte resultater (4 grupper)

Kunderesultat:Efter den første artikelgodkendelse bekræftede kundens tredjepartslaboratorium alle data inden for ±0,002 mm fra vores rapport. Vakuumkammeret opnåede det ultimative tryk på 1×10⁻⁶ Pa uden lækage. Udbyttesatsen steg fra 58 % til99,2 %. Omarbejdningsomkostninger faldt med 72 %. Montagetid pr. enhed reduceret fra 1,8 timer til 0,35 timer. Efter 50 termiske cyklusser (-20°C til +120°C) var fladhedsdeformationen kun 0,011 mm (sammenlignet med 0,038 mm fra tidligere leverandør). Kunden har nu overdraget alle vakuumkammerets konstruktionsdele til os til 5-akset bearbejdning.

Efter 14 måneders kontinuerlig produktion blev der ikke rapporteret om dimensionsfejl. Vi leverer 3-års sporbarhed af inspektionsdata og en 6-måneders gratis efterbearbejdningsgaranti, der dækker ikke-overensstemmende dele.

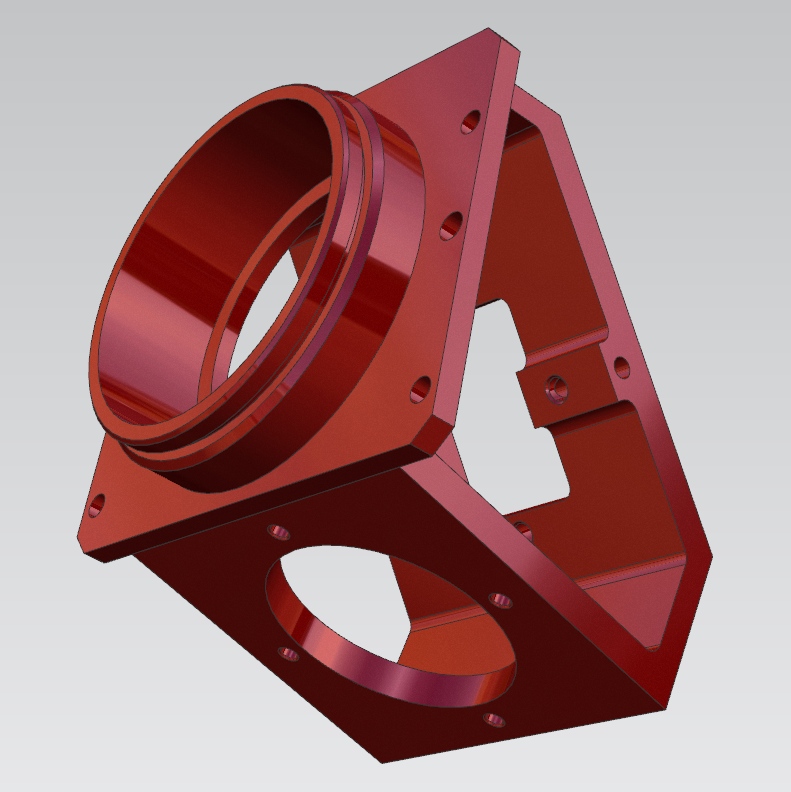

Vores 5-akse CNC-bearbejdningstjenester

Vi er specialiserede i samtidig 5-akset fræsning og drejefræsebearbejdning på DMG MORI, Bumotec og Mori Seiki-centre, og vi håndterer dele op til 1.135 mm vandring og 2.000 kg vægt med spindelhastigheder op til 60.000 rpm. Vores 5-akse muligheder dækker:

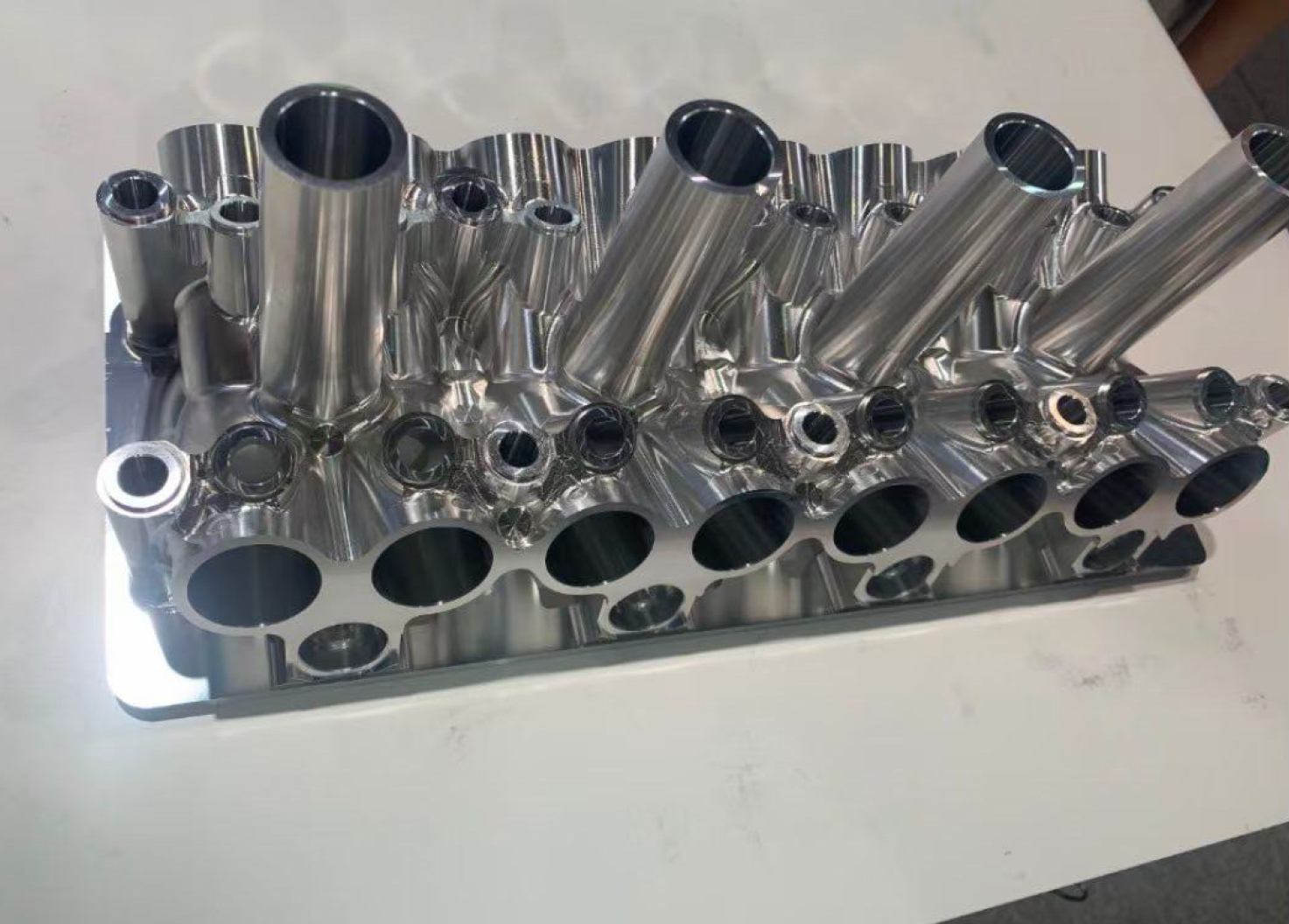

• Kompleks overfladebearbejdning-- Blisker, skovlhjul, turbineblade (SUS316, titanium, Inconel) med konturnøjagtighed ≤0,018 mm og overfladefinish Ra 0,32--0,38μm.
• Højpræcision tyndvæggede og bokskomponenter-- CVD-kammerbundplader, vakuumflanger, med fladhed ≤0,010 mm/300 mm, O-ringsrillebredde ±0,005 mm og tætningsflade Ra ≤0,2μm.
• Mikropræcisionsdele-- ved at bruge vores Micro5-center (60.000 rpm, 0,0005 mm repeterbarhed) til miniatureteknik og ædelmetalkomponenter.
• Integreret drejefræser-- enkelt-opsætning bearbejdning af roterende dele med funktioner uden for aksen, der sikrer koaksialitet og koncentricitet inden for 0,005 mm.

Hvert projekt bruger UG NX/Mastercam/Hypermill-programmering, fuld 3D-simulering og Renishaw-in-proces-probing. Vi leverer en beståelsesrate på 98,8 % og betjener Fortune 500-kunder, herunder Huawei, BYD og Mindray.

Ofte stillede spørgsmål

Hvornår har jeg brug for 5-akset i stedet for 3-akset?

For dele med underskæringer, friformede overflader eller tæt koaksialitet (≤0,005 mm) - som skovlhjul og vakuumkamre - eliminerer 5-akset flere opsætninger og opnår tolerancer, som 3-akset ikke kan holde.

Hvilke materialer kan du bearbejde?

Aluminium (7075, 6061), rustfrit stål, titanlegeringer, Inconel, kobberlegeringer, PEEK og ædle metaller - med dedikerede værktøjsbaner og kølevæske til hver.

Hvilke tolerancer opnår du?

Standard OD ±0,005 mm, ID ±0,01 mm, koaksialitet ≤0,01 mm og positionstolerance ≤0,01 mm; verificeret af Zeiss CMM og laserinterferometre.

Hvordan forhindrer du tyndvægsdeformation?

Afspændingsudglødning, skræddersyet vakuumbeslag, lagdelt skæring (≤0,15 mm dybde) og symmetriske værktøjsbaner – holder fladheden inden for 0,010 mm, selv på 300 mm spændvidde dele.

Hvilken inspektion og dokumentation giver du?

100 % CMM-inspektion i første artikel, 15 % batchprøveudtagning og en fulddimensionel rapport med hver forsendelse – optegnelser opbevares i 18 måneder.

Hvad er din gennemløbstid for 5-akset bearbejdning?

Typisk 3--20 dage afhængig af kompleksitet og mængde; hasteprototyper kan fremskyndes til 5--7 arbejdsdage.
