Hvad løfter mikroskaftdeles superpræcision ved at blive en game-changer i moderne fremstilling?

1. Præcisionsmandatet: Hvorfor skala kræver et nyt paradigme

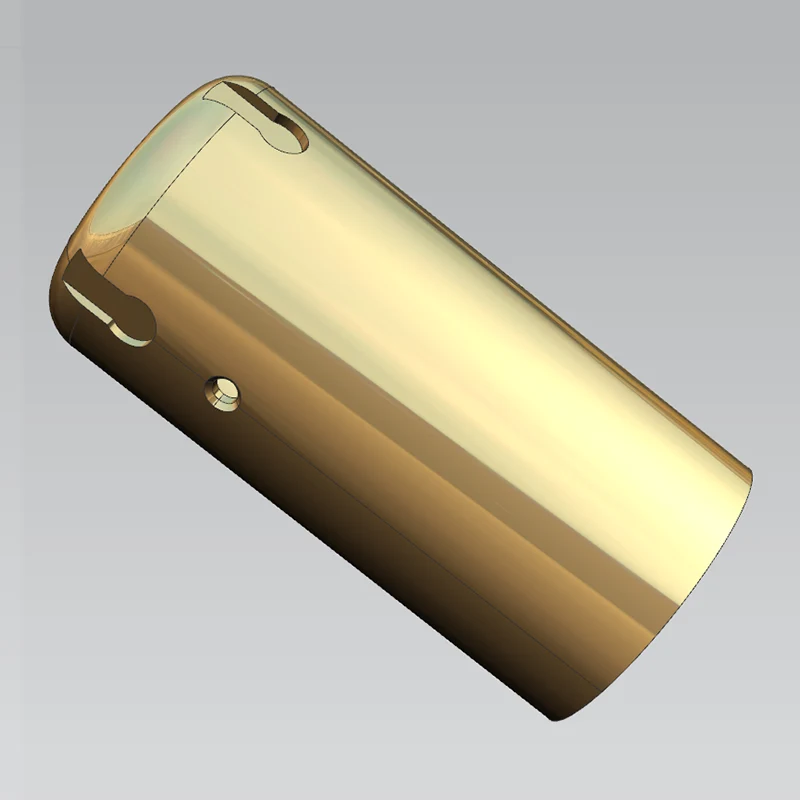

Den ubarmhjertige miniaturisering af mekaniske systemer på tværs af industrier har stillet hidtil usete krav til fremstillingsprocesser. Komponenter, der engang blev målt i millimeter, er nu angivet i mikron, og den funktionelle ydeevne af hele samlinger afhænger ofte af den geometriske nøjagtighed af en enkelt mikro-aksel. I denne sammenhæng,Mikroakseldele Super præcisionsdrejningfremstår ikke som en trinvis forbedring, men som en grundlæggende muliggører for næste generations teknik.

Traditionelle drejeoperationer, selvom de er effektive til komponenter i makroskala, støder på alvorlige begrænsninger, når emnets diameter krymper under 1 mm. Skæringens fysik ændrer sig dramatisk: skærekræfter, der er ubetydelige i store skalaer, bliver dominerende fejlkilder, termisk ekspansion, der kan håndteres, bliver kritisk, og værktøjsslid, der er forudsigeligt, bliver uberegnelig. Superpræcisionsdrejning løser disse udfordringer gennem en kombination af ultrastive maskinarkitekturer, avancerede værktøjsmaterialer og omhyggeligt optimerede procesparametre.

De økonomiske og præstationsmæssige indsatser er betydelige. En mikro-aksel, der afviger fra sin specificerede diameter med endda 2μm, kan gøre en hel underenhed ikke-funktionel. I medicinsk udstyr kan sådanne afvigelser kompromittere sterilitet eller mekanisk pålidelighed. I rumfartsapplikationer kan de påvirke balancen og levetiden for højhastighedsroterende systemer. Præcisionsdrejningsprocessen har derfor tiltrukket sig enorm interesse for standardiseret og masseproduktion af mikroaksler, fordi den giver mere effektivitet sammenlignet med alternative metoder såsom elektrisk afladningsbearbejdning eller elektrokemisk bearbejdning.

Det, der adskiller superpræcisionsdrejning fra konventionel præcisionsbearbejdning, er ikke blot opnåelsen af ​​snævre tolerancer, mengentagelighedhvormed disse tolerancer opretholdes på tværs af produktionskørsler. Denne repeterbarhed er et produkt af holistisk processtyring - omfattende maskinkalibrering, miljøstabilisering, overvågning af værktøjstilstand og fejlkompensation i realtid. Når disse elementer integreres effektivt, leverer metoden komponenter, der opfylder de mest krævende specifikationer med bemærkelsesværdig konsistens.

2. Kerneprincipper for superpræcisionsdrejning til mikroaksler

I sin essens er superpræcisionsdrejning for mikroaksler styret af de samme kinematiske principper som konventionel drejning: Et roterende emne er formet af et kontrolleret skæreværktøj, der bevæger sig langs rotationsaksen. Implementeringen af ​​disse principper i mikroskala kræver imidlertid en fundamentalt anderledes tilgang til alle aspekter af processen.

2.1. Styring af skærekraft

Skærekræfter ved mikrodrejning er forholdsmæssigt større i forhold til emnets stivhed sammenlignet med makrodrejning. En aksel med en diameter på 100 μm og en længde på 5 mm har et længde-til-diameter-forhold på 50:1, hvilket gør den meget modtagelig for afbøjning under selv beskedne radiale kræfter. Forskning har vist, at dimensionsfejl i mikroskafter med store længde-diameterforhold kan reduceres med 90 % gennem passende fejlkompensationsstrategier. Dette understreger den kritiske betydning af styrkestyring for at opnå superpræcisionsresultater.

En særlig effektiv tilgang er trykkraftfri drejning, hvor værktøjets tilgangsvinkel og skæredybde er konfigureret således, at den resulterende trykkraft nærmer sig nul. Dette minimerer emneafbøjning og muliggør produktion af aksler med rethedsfejl under 0,5 μm over en 10 mm længde. Ved at kombinere dette med højtryks-kølevæsketilførsel og avancerede værktøjsbelægninger reduceres friktion og opbygget kantdannelse yderligere, som er almindelige kilder til overfladeruhed ved mikrodrejning.

2.2. Termisk stabilitet og fejlkompensation

Termisk udvidelse er en anden kritisk faktor. Selv en temperaturstigning på 1°C kan få en 100μm stålaksel til at udvide sig med ca. 1,2μm - en betydelig brøkdel af det samlede tolerancebudget. For at modvirke dette inkorporerer moderne superpræcisionsdrejecentre temperaturkontrollerede miljøer, spindelkølesystemer og termiske forskydningssensorer, der feeder tilbage til CNC-controlleren. Realtidskompensationsalgoritmer justerer værktøjets position baseret på målt termisk drift og sikrer, at de endelige deldimensioner forbliver inden for specifikationerne.

Desuden eliminerer brugen af ​​luftbærende spindler og hydrostatiske føringsveje mekanisk kontaktfriktion, som både reducerer varmeudvikling og forbedrer bevægelsesjævnheden. Disse maskinelementer, kombineret med aktiv vibrationsdæmpning, skaber en stabil skærezone, der er afgørende for at opnå overfladeruhedsværdier på Ra < 0,05 μm på mikroaksler. Integrationen af ​​disse principper i en enkelt platform er det, der definerer det nyeste indenforMikroakseldele Super præcisionsdrejning.

3. Maskinarkitektur og værktøjskrav

Værktøjsmaskinen, der bruges til super præcis mikrodrejning, er fundamentalt forskellig fra en standard CNC drejebænk. Det skal give sub-mikron positioneringsopløsning, minimal termisk vækst og exceptionel statisk og dynamisk stivhed. De vigtigste arkitektoniske funktioner omfatter:

• Granit- eller polymerbetonbund– giver høj dæmpning og termisk inerti, der isolerer arbejdszonen fra gulvvibrationer.
• Lineære motordrev– eliminer tilbageslag og friktion, hvilket muliggør accelerationshastigheder på op til 2g og positioneringsrepeterbarhed på ±0,1μm.
• Hydrostatiske eller aerostatiske lejer– understøtter både spindel og glidebaner med næsten nul friktion og fremragende radial/aksial stivhed.
• Indkodere i høj opløsning– typisk laserinterferometer eller glasskalatyper med 0,01μm opløsning til feedback med lukket sløjfe.
• Værktøjspost med mulighed for hurtig udskiftning– passer til diamant-, CBN- eller coatede hårdmetalskær med kantradier så små som 2μm.

Valg af værktøj er lige så kritisk. Til superpræcisionsdrejning foretrækkes enkrystal diamantværktøj ofte til ikke-jernholdige materialer på grund af deres ekstreme hårdhed og lave friktionskoefficient. Til jernholdige legeringer bruges polykrystallinsk kubisk bornitrid (PCBN) eller keramiske indsatser, selvom de kræver mere omhyggelig kantforberedelse for at undgå mikrospåner. Værktøjets næseradius varierer typisk fra 0,05 mm til 0,2 mm, afhængigt af den ønskede overfladefinish og skaftets størrelsesforhold.

Derudover er overvågning af værktøjsslid uundværlig. Selv 1μm flankeslid kan ændre den effektive skæregeometri og forringe overfladekvaliteten. Moderne maskiner integrerer akustiske emissionssensorer eller tvinger dynamometre til at registrere slidprogression og udløse værktøjsskift automatisk, hvilket sikrer, at hver produceret del opfylder superpræcisionskriterierne.

4. Materialevalg og bearbejdelighed

Ikke alle materialer er lige velegnede til super præcis mikrodrejning. Et materiales bearbejdelighed bestemmer den opnåelige overfladefinish, værktøjslevetid og dimensionsstabilitet. Almindeligt forarbejdede materialer omfatter:

For hvert materiale skal skæreparametrene – hastighed, fremføring, skæredybde – justeres omhyggeligt. For eksempel kan aluminiumslegeringer drejes med hastigheder op til 500m/min med diamantværktøj, mens titanium kræver hastigheder under 80m/min for at undgå for stort værktøjsslitage. Valget af kølevæsketype og leveringsmetode varierer også; oliebaserede kølemidler foretrækkes til rustfrit stål for at reducere friktionen, mens vandblandbare væsker er almindelige for aluminium for at forbedre varmeafledningen.

I de senere år har brugen af ​​kryogen køling (flydende nitrogen) vundet indpas for svært bearbejdelige materialer, da det reducerer skæretemperaturer og forbedrer værktøjets levetid uden at indføre termisk forvrængning. Denne tilgang, selvom den er dyr, har muliggjort superpræcisionsdrejning af hærdet stål (op til 60 HRC) med overfladefinish, der kan sammenlignes med slibning.

5. Procesparametre og deres indflydelse på kvalitet

Samspillet mellem skærehastighed, tilspændingshastighed og skæredybde definerer kvaliteten af ​​den færdige mikroaksel. Hver parameter har en tydelig effekt på overfladeruhed, rundhed og restspænding.

• Skærehastighed (Vc)– Højere hastigheder reducerer generelt den opbyggede kant og giver glattere overflader, men de øger også værktøjsslid og termisk belastning. Optimal hastighed findes typisk ved den øvre grænse af værktøjets anbefalede område.
• Foderhastighed (f)– Tilspændingen pr. omdrejning har direkte indflydelse på den teoretiske overfladeruhed (Ra ≈ f² / (8·r) for en given næseradius). En lavere tilførsel forbedrer finish, men reducerer produktiviteten. For super præcision er feeds ofte indstillet mellem 1μm/rev og 5μm/rev.
• Skæredybde (ap)– Dybden skal være mindst to gange næseradius for at sikre stabil skæring, men for stor dybde øger radiale kræfter og afbøjning. For mikro-skakter er dybder på 10μm til 50μm almindelige.

For at illustrere den kombinerede effekt skal du overveje et messingmikroskaft (diameter 0,5 mm) drejet med et diamantværktøj (næseradius 0,05 mm). Ved at bruge Vc = 300m/min, f = 2μm/omdrejninger og ap = 20μm, er den teoretiske Ra omkring 0,01μm, hvilket er godt inden for superpræcisionsområdet. Men hvis tilførslen fordobles til 4μm/omdrejninger, stiger Ra til 0,04μm - stadig acceptabelt, men nærmer sig grænsen for kritiske applikationer.

I praksis skal valget af parametre også tage højde for maskindynamik. Ustabile skæreforhold (snakken) kan forekomme ved visse spindelhastigheder og fremføringskombinationer, hvilket efterlader synlige vibrationsmærker på akseloverfladen. Avancerede procesovervågningssystemer bruger accelerometre til at detektere skravering og justerer automatisk spindelhastigheden eller tilspændingshastigheden for at undertrykke den, hvilket sikrer en ensartet overfladekvalitet gennem hele produktionspartiet.

6. Kvalitetssikring: Måling og metrologi

At verificere, at et mikroskaft opfylder superpræcisionsspecifikationen, kræver måleinstrumenter, der er i stand til nanometeropløsning. Følgende teknologier er almindeligt anvendt:

1. Interferometrisk længdemåling– Bruger laserinterferometre til at måle diameter og længde med en nøjagtighed bedre end ±0,1μm.
2. Måling af rundhed– Udført med en præcisionsspindel og en LVDT-sonde; rundhedsfejl under 0,2μm er opnåelige.
3. Overfladeprofilometri– Kontakt- eller berøringsfri profiler (interferometri med hvidt lys) måler Ra- og Rz-værdier over akseloverfladen.
4. Koordinat målemaskiner (CMM)– For komplekse mikroskafter med flere funktioner kan en CMM med en pennediameter på 0,5 mm eller mindre inspicere form- og positionstolerancer.
5. Optiske komparatorer og visionsystemer– Giv hurtige, berøringsfrie dimensionskontrol til produktion af store mængder.

Ud over dimensionsinspektion vurderes materialets integritet gennem hårdhedstest (micro-Vickers) og restspændingsmåling (røntgendiffraktion). Disse er især vigtige for aksler, der skal gennemgå efterfølgende varmebehandling eller montering med interferenspasninger. Statistisk proceskontrol (SPC)-diagrammer vedligeholdes for kritiske parametre, hvilket muliggør tidlig detektering af procesdrift og muliggør korrigerende handlinger, før eventuelle ikke-overensstemmende dele produceres.

Det er værd at bemærke, at målemiljøet skal være lige så kontrolleret som bearbejdningsmiljøet. Temperatursvingninger, luftstrømme og gulvvibrationer kan alle medføre målefejl. Derfor er metrologilaboratorier typisk placeret i rene rum med temperaturstabilitet på ±0,1°C og vibrationsisoleringstabeller.

7. Anvendelser på tværs af kritiske industrier

Efterspørgslen efterMikroakseldele Super præcisionsdrejninger drevet af flere højværdisektorer, hvor miniaturisering og præcision ikke er til forhandling.

• Medicinsk udstyr– Styretråde, kateterkomponenter og kirurgiske mikrobor kræver skafter med enestående ligehed og glatte overflader for at minimere vævstraumer. Rustfrit stål og nitinol er almindelige materialer, og processen sikrer, at overfladeruhed ikke fremmer bakteriel vedhæftning.
• Rumfart– Brændstofdoseringsventiler, hydrauliske aktuatorer og gyroskopophæng indeholder mikroaksler, der skal modstå ekstreme temperaturer og tryk. Superpræcisionsdrejning af Inconel og titanlegeringer giver den nødvendige træthedsmodstand og dimensionsstabilitet.
• Automotive– Brændstofindsprøjtningssystemer til diesel- og benzinmotorer bruger mikroaksler, der styrer måleåbninger med nøjagtighed på mikronniveau. Processen reducerer friktion og slid, hvilket bidrager til forbedret brændstoføkonomi og lavere emissioner.
• Elektronik– Miniaturemotorer til harddiske, kamerastabilisatorer og drone-ophæng er afhængige af mikroaksler med minimalt udløb for at opretholde rotationsnøjagtighed. Kobber-beryllium og hærdet stål vælges ofte på grund af deres elektriske og mekaniske egenskaber.
• Optisk og fotonik– Fiberoptiske justeringshylstre og mikropositioneringstrin indeholder aksler, der leder lyset med sub-mikron præcision. Drejeprocessen producerer overflader, der er fri for ridser og urenheder, hvilket sikrer lavt optisk tab.

I hver af disse applikationer er evnen til konsekvent at producere aksler med diametre ned til 0,1 mm og længde-til-diameter-forhold på over 30:1 en konkurrencedygtig differentiator. Processen muliggør også produktion af komplekse funktioner såsom tilspidsninger, riller og gevind på den samme mikro-aksel, hvilket reducerer behovet for sekundære operationer.

8. Vedvarende udfordringer og afhjælpningsstrategier

På trods af fremskridt,Mikroakseldele Super præcisionsdrejningstår over for flere iboende udfordringer, som kræver løbende opmærksomhed.

• Afbøjning af emnet– Som nævnt bøjer slanke aksler sig under skærekræfter. Afbødning omfatter brug af støtte til bagstamme (spændingsførende centre), reduktion af skæredybden og brug af modsat roterende værktøjsbaner til at balancere kræfter.
• Værktøjsslid– Selv diamantværktøjer slides over tid, hvilket påvirker overfladefinishen. Regelmæssig inspektion af værktøj og overvågning af slid i processen er afgørende. Coated værktøj og avancerede smøremidler forlænger værktøjets levetid.
• Termisk forvrængning– Varme, der genereres under skæring, kan forårsage udvidelse af både arbejdsemnet og maskinstrukturen. Påføring af kølevæske, luftskæringsteknikker og maskinopvarmningsrutiner hjælper med at opretholde termisk ligevægt.
• Gratdannelse– Ved ind- og udgang af snit kan små grater kompromittere akslens funktion. Afgratningsprocesser såsom elektrokemisk afgratning eller slibende flowbearbejdning tilføjes ofte som efterprocestrin.
• Overfladeforurening– Fine partikler eller kølevæskerester kan påvirke overfladekvaliteten. Ultrarene bearbejdningsmiljøer og efterbehandlingsrensning (f.eks. ultralydsvask) er standardpraksis.

For at løse disse udfordringer holistisk anvender mange producenter en "lukket sløjfe"-tilgang, hvor procesdata (kræfter, temperatur, vibrationer) løbende indsamles og føres tilbage til en maskinlæringsmodel, der forudsiger optimale parametre for hver ny batch. Denne datadrevne strategi har vist forbedringer i first-pass udbytte fra under 80 % til over 95 % for komplekse mikroakselgeometrier.
