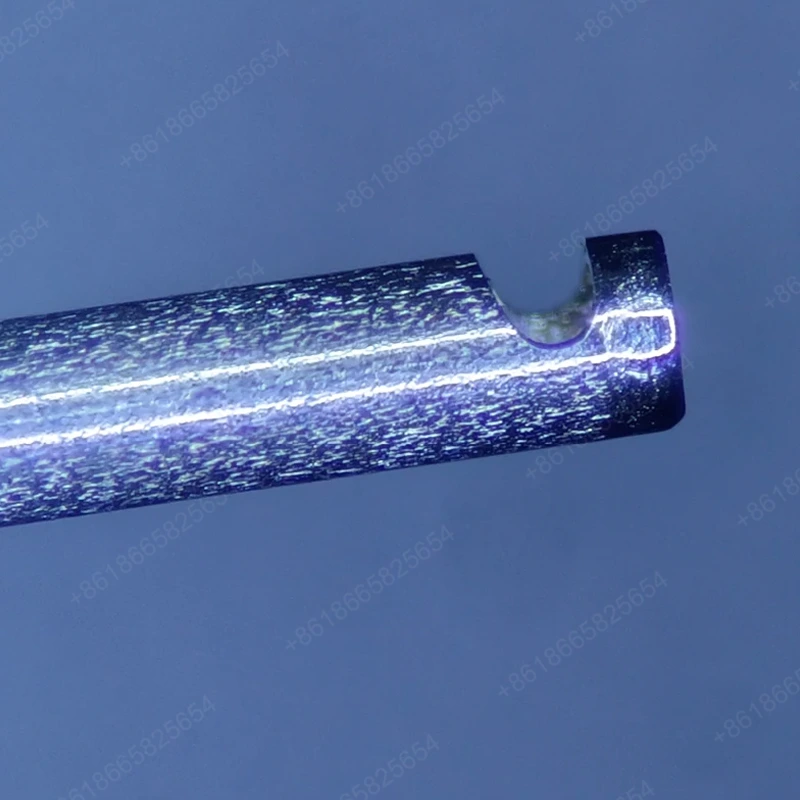

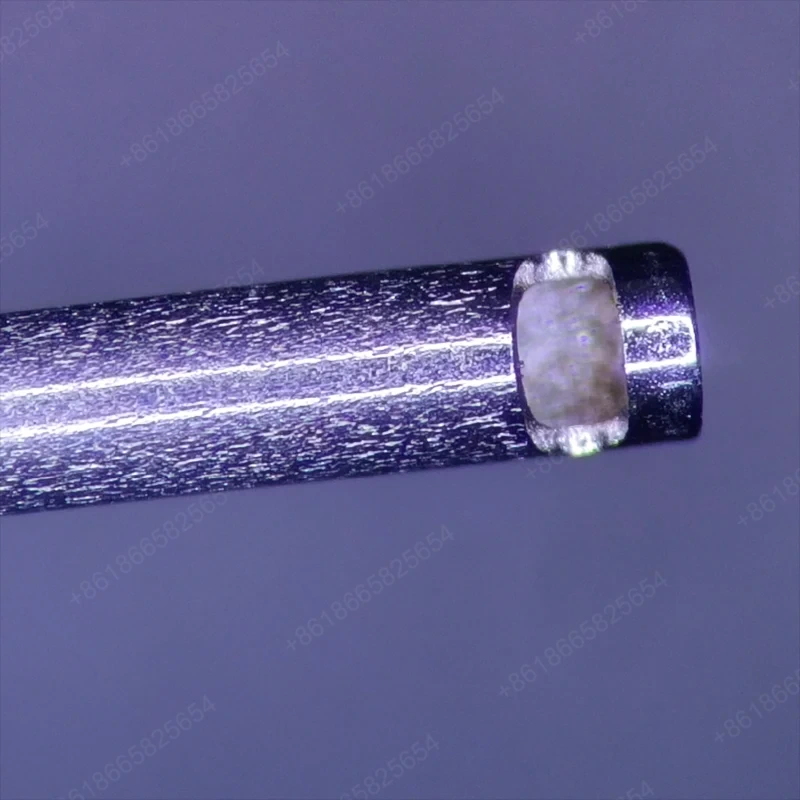

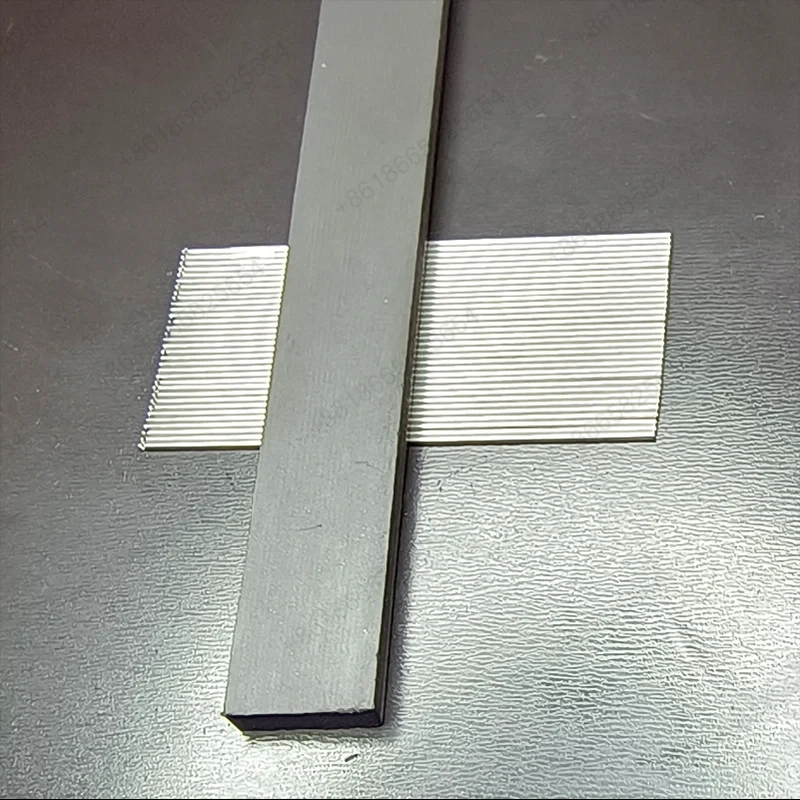

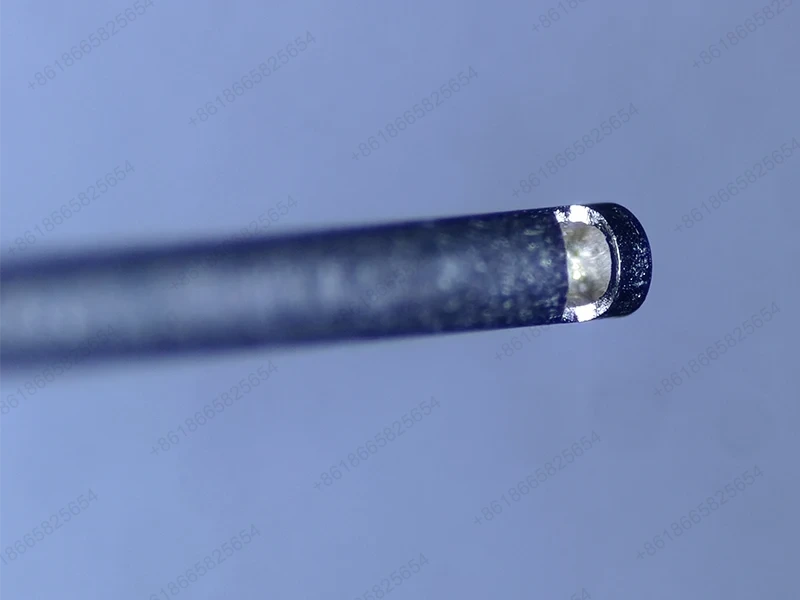

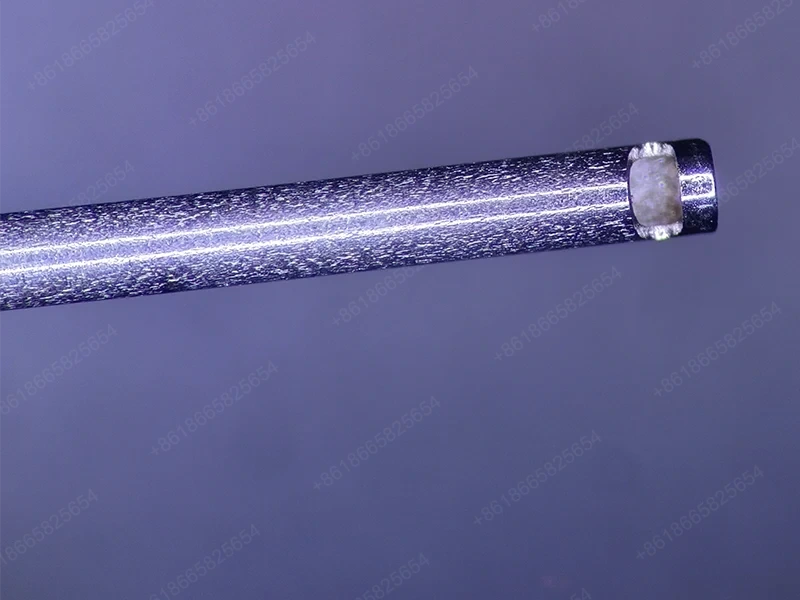

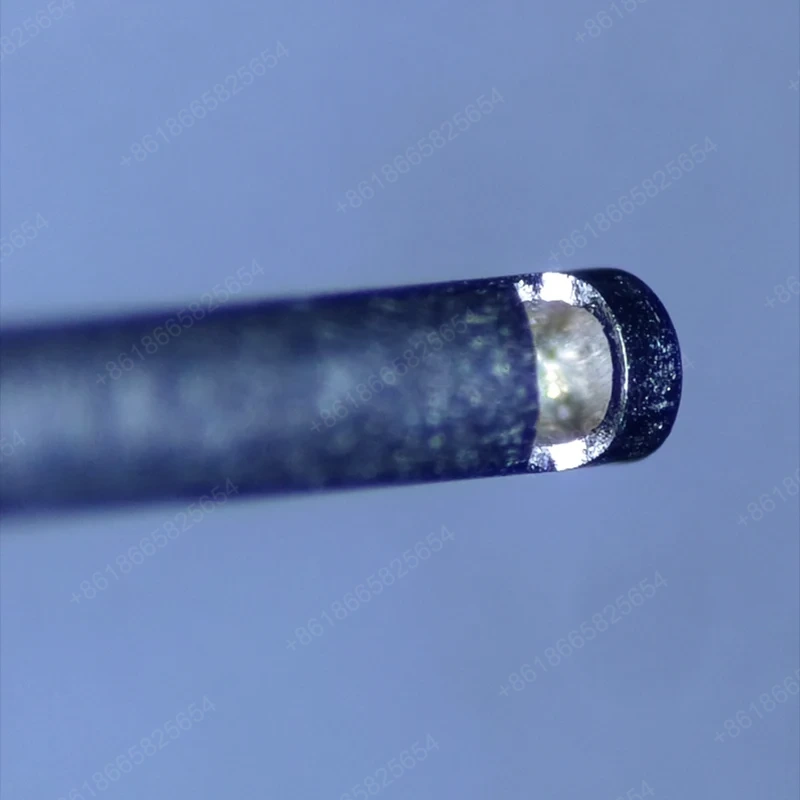

Præcision Micro EDM

Sanluo Precision er en professionel producent og leverandør af præcision mikro EDM i Kina, med fokus på ultra-præcision mikrobearbejdningsteknologi, der giver kunderne submikron niveau mikro EDM bearbejdningstjenester. Vi tilbyder professionelle tilpassede mikrobearbejdningstjenester til avanceret udstyr, præcisionsinstrumenter, videnskabelige forskningseksperimenter, mikro-nano-fremstilling og andre områder og understøtter tilpasningen af komplekse og vanskelige dele. Det overskrider grænserne for konventionel behandlingsnøjagtighed og overfladekvalitet, og opfylder fuldt ud de strenge krav til high-end fremstilling til præcision mikro EDM.

Send forespørgsel

Produkt beskrivelse

Præcisions proceskontrol

Sanluo Precisions forarbejdningsanlæg stræber efter perfektion i processtyringen af præcisionsmikro-EDM. Ultra-mikroenergiudladning: RC-kredsløb er matchet med transistorkontakt, enkeltpulsenergi er 10⁻⁹J niveau, afladningspletdiameter <2μm, varmepåvirket zone <1μm. Præcisionsservosystem: piezoelektrisk keramisk aktuator, fremføringsopløsning 1nm, responstid <1ms, spaltekontrolnøjagtighed 0,5μm. Intelligent kontrol: afladningsstatusdetektion, realtidsanalyse af gapspænding, pulstal, gennemsnitsstrøm, automatisk justering i tilfælde af unormalitet. Præcisionsfastspænding: vakuumpatron eller elastisk armatur, klemkraft <0,1N, ingen deformation. Arbejdsvæskerensning: deioniseret vand med resistivitet >10MΩ·cm, filtreret med 0,1μm filter, temperaturkontrol ±0,1℃, neutral pH-værdi.

Stations nøjagtighed

Dimensionsnøjagtighed	OD	ID	SW	GD	SH
enhed:±/mm	0.001	0.001	0.001	0.001	0.001
Geometrisk nøjagtighed	Rundhed	Koaksialitet	Symmetri	Positionstolerance	Koncentricitet
enhed:±/mm	0.001	0.002	0.002	0.002	0.002
Produktionskapacitet	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk
Produktionscyklus	3-20 dage	3-20 dage	3-20 dage	3-20 dage	3-20 dage

Støttetjenester for videnskabelig forskning

Som en professionel producent af præcisionsmikro EDM har Sanluo Precision et komplet kvalitetssikringssystem. Konstant temperatur og fugtighed: laboratorietemperatur 20±0,1 ℃, luftfugtighed 50±1%. Vibrationsisoleringsplatform: vibration <0,3μm, renhedsklasse 10.000, støvtæt. Proceskontrol: SPC statistisk proceskontrol, Cpk≥1.33, stabil proces. Testmetoder: værktøjsmikroskop, billedmåleinstrument, koordinatmålemaskine, interferometer for hvidt lys, scanningelektronmikroskop, testnøjagtighed 0,1μm; metallografisk analyse for at detektere metamorfe lag, revner og omstøbt lag. Sanluo Precision har leveret skræddersyede mikro-EDM-bearbejdningstjenester til videnskabelige forskningsinstitutioner såsom Tsinghua University, Chinese Academy of Sciences, Harbin Institute of Technology, Northwestern Polytechnical University, AVIC Research Institute, gennemført mere end 200 videnskabelige forskningsprojekter, assisteret kunder med at udgive mere end 50 artikler, ansøgte om mere end 0200 præcision, 0 patenter, mikrodele og behandlede 5 mikrodele. årligt.

Tekniske parametre for Precision Micro EDM-udstyr

Parameterkategori	Parameter detaljer
Udstyrsmodel	SX-100HPM
Kernepositionering	Højpræcision 3D mikro EDM fræsning, mikro-bulebehandling
Antal akser og slag	X/Y/Z/Z2 akse slaglængde: 250x150x150x150 mm
Nøglenøjagtighed	Positioneringsnøjagtighed ±2μm, opløsning 0,1μm
Mulighed for mikrobearbejdning	I stand til at behandle de mindste Φ0,01mm (10μm) mikrohuller
Spindelfremføringshastighed	Maksimal Z-akse 650 mm/min; maksimal X/Y-akse 800 mm/min
Kernefordele	Udstyret med on-line mikroelektrodeforberedelse og lasermålingsfunktioner; kan bruges som en CNC micro EDM fræsemaskine
Typiske anvendelser	Præcisions mikro EDM dele osv

Parameterkategori	Parameter detaljer
Udstyrsmodel	SKEMA P 1600
Kernepositionering	Ultrahøj præcisionsbehandling af komplekse hulrumsdele med fine funktioner
Antal akser og slag	4-akset, multi-akse kobling tilgængelig. XYZ slaglængde: 600×400×450 mm
Nøglenøjagtighed	Positioneringsnøjagtighed ≤5μm, optimal overfladeruhed Ra 0,08μm
Kerneteknologi og fordele	Udstyret med Intelligent High-Speed Pulse Generator (ISPG) og iGap-funktion, som automatisk kan optimere afladningsparametre; høj stivhed C-akse kan behandle komplekse dele såsom spiralformede tandhjul
Automatisering og intelligens	Udstyret med en automatisk løftende arbejdsvæsketank, der understøtter en række automatiseringsløsninger; "EDM Process Management" med indbygget proprietær teknologi
Arbejdskapacitet	Maksimal emnevægt 1600 kg, maksimal elektrodevægt 50 kg
Typiske anvendelser	Præcisionsmikro EDM til ICT/EC forme, optiske forme, dele med fine funktioner
