En leverandør af medicinsk bearbejdning vælges ikke alene på grund af maskintælling. Amerikanske enhedsteams har brug for dokumentation for, at leverandøren kan holde den nødvendige geometri, bevare materialeidentitet, dokumentere inspektionsresultater, beskytte kontrollerede CAD-data og kommunikere hurtigt, når en tegning ikke kan fremstilles som frigivet.
Sanluo Precision er en Shenzhen, Kina-baseret producent og leverandør af præcisions CNC medicinsk bearbejdning. Dens erklærede kapaciteter omfatter fem-akset bearbejdning, drejning-fræsning, schweizisk type og centreringsdrejebænkearbejde, CNC-drejning, præcisionsslibning, EDM, wire EDM, laserbearbejdning og mikrobearbejdning. Virksomheden understøtter brugerdefinerede dele fra udviklingsarbejde i ét stykke gennem produktion af større volumer og oplister medicinske applikationer såsom kunstige ledkuglehoveder, spinalfusionskomponenter, medicinske skruer, kirurgiske værktøjer, vaskulære dele, kunstige hjertekomponenter, diagnostiske udstyrsdele og ultralydsonde-relaterede dele.
Det praktiske spørgsmål er ikke blot: "Kan denne butik lave delen?" Det er, om butikken kan lave delen gentagne gange, bevise, hvad den har lavet, og reagere korrekt, når produktionen afslører en svaghed i designet eller processen.
Sanluo Precision beskriver sin medicinske bearbejdningsservice som en teknisk service i fuld proces, der begynder med produktudvikling og strækker sig gennem masseproduktion. Dens angivne arbejdsgang bruger CAD/CAM/CAE-værktøjer, CATIA-modellering, Mastercam-programmering, ANSYS-analyse og produktionskontrol gennem MES. Denne kombination er relevant, når en del er svær at fastgøre, har dybe indre træk, omfatter tynde vægge eller kræver flere operationer for at bevare koncentriciteten.
For en tegningsgennemgang skal du angive den oprindelige CAD-fil, når det er tilladt, den frigivne tegning, revisionshistorik, materialespecifikation, forventet årlig volumen og alle kendte funktioner, der er kritiske for funktion. Bed leverandøren om at identificere problemer med værktøjsadgang, ikke-understøttede vægge, skarpe indre hjørner, vanskelige henføringspunkter, gratrisici og funktioner, der kan kræve EDM, slibning eller en sekundær operation. En nyttig DFM-gennemgang bør resultere i specifikke foreslåede ændringer, ikke en generel erklæring om, at delen er "bearbejdelig".
Prototypestøtte bør også diskuteres i kommercielle termer. Bekræft, om den første artikel vil bruge samme materialekvalitet, maskiner, værktøjstilgang, inspektionsudstyr og efterbehandlingsrute beregnet til produktion. En prototype lavet med en anden proces kan bevise designet, men fortælle dig lidt om repeterbarhed ved volumen. Sanluo oplyser, at det understøtter ordrer i ét stykke såvel som programmer i store mængder, så købere bør spørge, hvordan fremstillingsplanen ændrer sig mellem disse stadier.
Din RFQ bør identificere den nøjagtige materialekvalitet og tilstand, ikke kun "rustfrit stål" eller "titanium." Sanluo lister implantat- og interventionskvalitets rustfrit stål, titanlegeringer, højtemperaturlegeringer, keramik, wolframstål, PEEK, PEI, PAI og UPE blandt sine understøttede materialer. Den gældende kvalitet, varmebehandling, hårdhedstilstand, partisporbarhed og certifikatkrav skal stadig komme fra dine design- og kvalitetsdokumenter.
Tolerancer bør være bundet til funktion. Markér ægte kritiske dimensioner, datumforhold, udløb, fladhed, cylindricitet, gevindkrav og overfladefinishgrænser i stedet for at anvende en snæver tolerance til hver funktion. Spørg, hvordan hver kritisk egenskab vil blive inspiceret. En leverandør kan bruge en CMM til positionsnøjagtighed, et optisk system til små profiler, kalibrerede målere til gevind og overfladebehandlingsudstyr til tætning eller bærende overflader. Inspektionsmetoden har betydning, fordi et resultat kun er meningsfuldt, når måleusikkerheden og opsætningen er passende.
Overfladebehandling skal angives som en del af deldefinitionen. Anodisering, passivering, elektropolering, coating, varmebehandling, rengøring, mærkning og steriliseringskompatibilitet kan ændre dimensioner eller overfladekemi. Emballagen fortjener samme opmærksomhed. Definer, om dele har brug for individuelle poser, ren håndtering, beskyttelseshætter, fugtkontrol, partietiketter eller adskilt emballage til forskellige revisioner. Disse detaljer bliver ofte presserende efter den første forsendelse, når en god bearbejdet del ankommer ridset, blandet ved lodtrækning eller umulig at identificere.

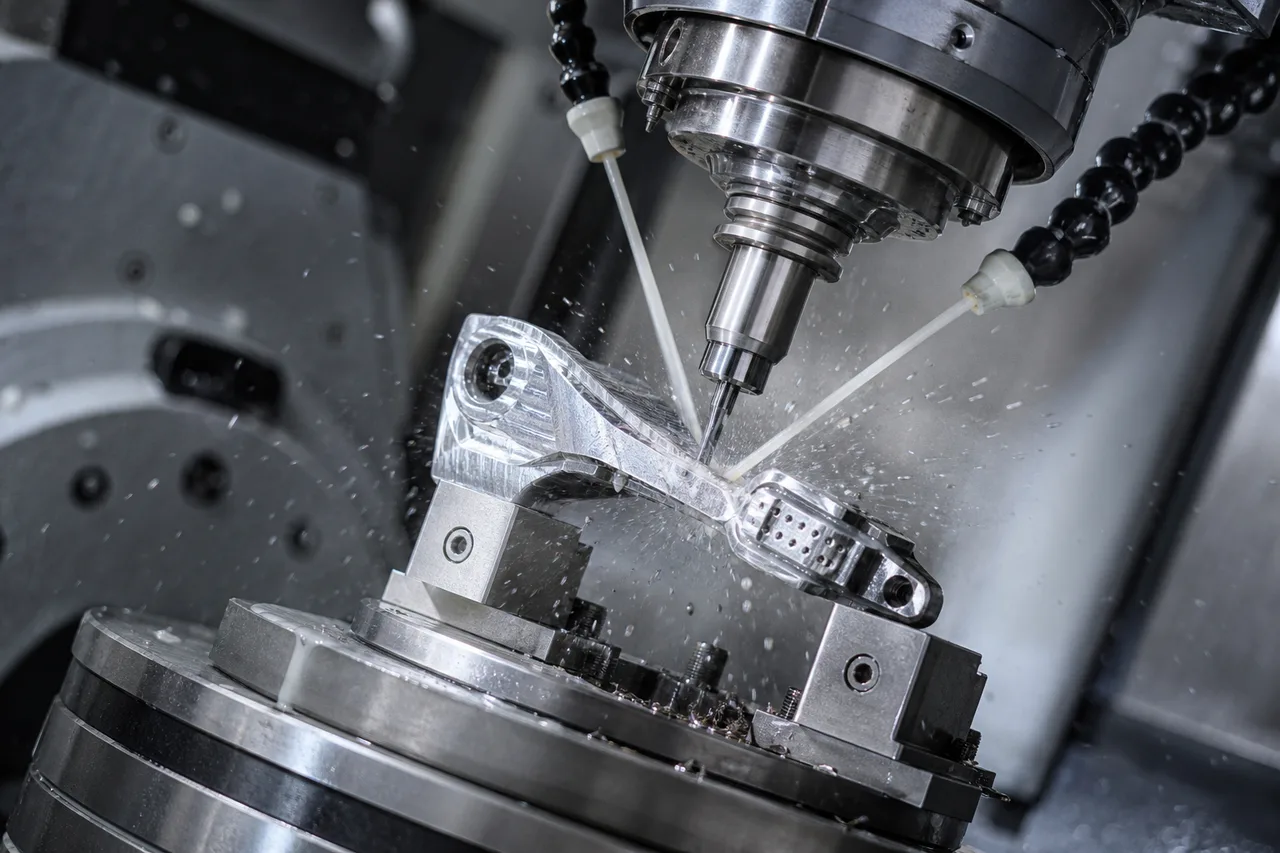

Procesvalg skal følge delens geometri, materiale, tolerancestabel og mængde. Fem-akset bearbejdning er nyttig, når flere flader skal nås i færre opsætninger, når sammensatte overflader har brug for kontrolleret værktøjsorientering, eller når gentagen genfiksering ville true positionsnøjagtigheden. Det kan reducere antallet af opsætninger, men det fjerner ikke behovet for god datumplanlægning og inspektion. En dårligt defineret datumstruktur forbliver et problem på en femakset maskine.
Bearbejdning af schweizisk type passer normalt godt til små, lange, slanke dele med drejede funktioner, krydshuller, gevind og gentagne produktionskrav. Styrebøsningsstøtte hjælper med at kontrollere afbøjning nær skærezonen. Dreje-fræsning passer til dele, der kombinerer rotationsfunktioner med fræsede flade, slidser, huller eller ikke-akse detaljer. Det kan reducere overførsler mellem maskiner, hvilket kan hjælpe med at bevare koncentriciteten og forkorte håndteringstiden.
EDM og wire EDM har et sted, når konventionel skæring ikke kan nå en smal spalte, skarp indvendig profil, hårdt materiale eller indviklet kontur. Afvejningen er procestid og behovet for at kontrollere omstøbte lag, varmepåvirkede områder og efterbehandlingsrensning, hvor det er relevant. Præcisionsslibning vælges ofte til bærende overflader, tætte cylindriske forhold eller kontrollerede finish efter varmebehandling. Mikrobearbejdning medfører sine egne risici: værktøjsbrud, gratdannelse, materialevariation og inspektionsgrænser bliver vigtigere, efterhånden som funktioner krymper.
| Behandle | Fælles pasform | Køber afvejning for at bekræfte |
|---|---|---|
| Fem-akset CNC | Komplekse konturdele og flersidede funktioner | Fixturstrategi, værktøjsadgang og verifikation af vanskelige overflader |
| schweizisk type | Små, slanke drejede dele og gentag produktion | Styring af stanglager, opsætning af styrebøsning og krav til afskæring eller endefunktion |
| Dreje-fræsning | Roterende dele med fræsede eller off-akse funktioner | Datumoverførsel og koncentricitet på tværs af kombinerede operationer |
| EDM eller wire EDM | Hårde materialer, smalle slidser og utilgængelige profiler | Overfladetilstand, skylning, oprydning og cyklustid |
| Slibning eller mikrobearbejdning | Fine finish, små funktioner og tæt geometrisk kontrol | Gratkontrol, inspektionsevne og følsomhed over for materialevariationer |

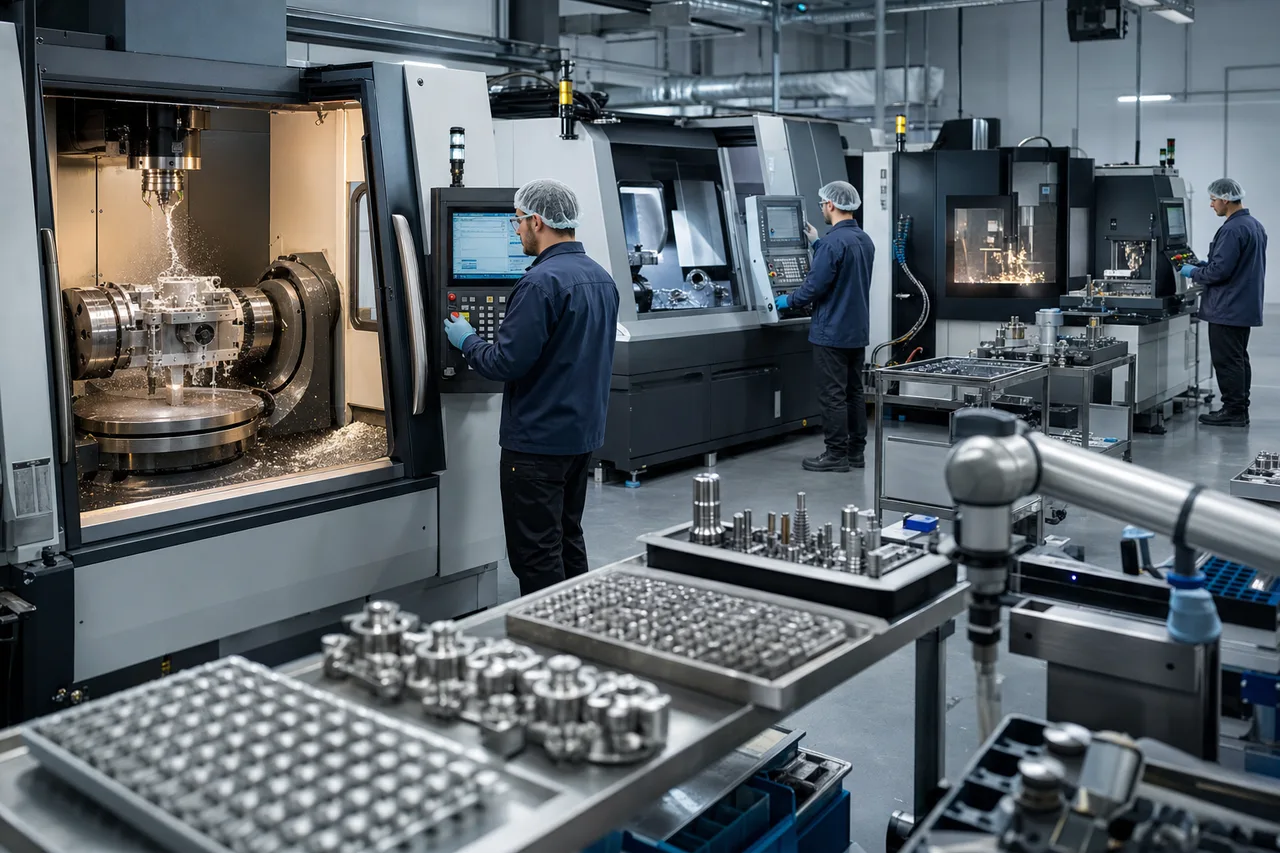

Sanluos bredere serviceudbud omfatter CNC-drejning, bearbejdning af schweizisk type, drejning-fræsning, slibning, EDM, wire EDM, laserbearbejdning og mikrobearbejdning. En samtale med lydkilden bør spørge, hvilken rute der foreslås, hvorfor den passer til delen, og hvilke egenskaber der vil blive kontrolleret efter hver større operation.
En komplet RFQ reducerer to almindelige problemer: tilbud, der ikke kan sammenlignes, og priser, der ændrer sig efter teknisk gennemgang. Send tilstrækkelig information til, at leverandøren kan forstå delens risiko, ikke kun dens ydre form. Følgende sekvens fungerer godt til nye komponenter og designoverførsler.
For en Kina-baseret leverandør skal du tilføje en dokumentkontroldiskussion, før filer udveksles. Beslut hvilke filtyper der er nødvendige, hvem der kan få adgang til dem, hvordan revisioner navngives, og hvordan forældede data trækkes tilbage. Hvis delen er reguleret eller kommercielt følsom, bør din købsaftale omhandle fortrolighed, tilladt underleverandør, ejerskab af værktøj og godkendelse af procesændringer.
Sanluo Precision præsenterer sit medicinske bearbejdningsarbejde som mere end selvstændig skæring. Virksomheden beskriver en forbundet arbejdsgang, der bruger CAD/CAM/CAE, CATIA til modellering, Mastercam til programmering, ANSYS-analyse, MES-styret produktion og digital tvillingverifikation. Rent praktisk kan disse værktøjer understøtte forskellige dele af produktionskæden: designgennemgang og modelintegritet, oprettelse af værktøjsstier, ingeniøranalyse, produktionsstatuskontrol og virtuel kontrol, før et program når frem til maskinen.
Digital tvillingverifikationrefererer til at bruge en digital repræsentation af maskinen, værktøj, inventar, lager og programmeret bevægelse til at kontrollere den planlagte operation før skæring. Dens værdi er størst på komplekst fem-akset arbejde, hvor kollisioner, overdreven værktøjshældning, utilgængelige overflader og uventede materialeforhold kan være dyre at opdage ved maskinen. Det erstatter ikke inspektion i første artikel. Simulering kan bekræfte, at en værktøjssti er plausibel; måling bekræfter, at den færdige del opfylder tegningen.
MES-styret produktionbetyder, at produktionsudførelsessystemet bruges til at administrere produktionsoplysninger såsom arbejdsordrer, routing, status og procesregistreringer. For en køber af medicinsk udstyr er det nyttige spørgsmål, hvilke oplysninger der kan knyttes til det færdige parti. Spørg, om leverandøren kan forbinde materialecertifikater, maskin- eller driftsoptegnelser, inspektionsresultater, afvigende handlinger og forsendelsesdokumenter til et varenummer og revision.
Virksomheden angiver også støtte til fem-akset bearbejdning, drejning-fræsning og centrering-drejebænk. Disse muligheder er relevante for vanskelige komponenter, men købere bør stadig anmode om en foreslået rute til den specifikke tegning. Den rette tekniske partner forklarer, hvor processen er stabil, hvor den er følsom, og hvilken dokumentation der vil blive genereret på hvert trin. Du kan anmelde Sanluo'spræcision CNC medicinsk bearbejdning tjenesterved siden af din RFQ-pakke, før du starter den diskussion.
Anvendelseslisten leveret af Sanluo dækker både implantat-relaterede komponenter og udstyrsdele. Det omfatter kunstige ledkuglehoveder, spinalfusionsanordninger, medicinske skruer, kirurgiske instrumenter, glaukomværktøjer, kunstige hjertedele, vaskulære komponenter, diagnostiske udstyrsdele og ultralydsonde-relaterede komponenter. Disse applikationer indebærer ikke alle den samme fremstillingsrisiko. En poleret lejeoverflade, et lille kirurgisk værktøj og en indkapslingskomponent kan kræve helt andre bearbejdnings-, inspektions-, rengørings- og emballeringskontroller.
For metaldele lister Sanluo implantat- og interventionskvalitets rustfrit stål, titanlegeringer, højtemperaturlegeringer og wolframstål. Titanium kan være svært, fordi det genererer varme ved skæregrænsefladen og reagerer dårligt på skødesløst værktøjsvalg eller spånkontrol. Rustfrit stål varierer meget i arbejdshærdningsadfærd og bearbejdelighed. Højtemperaturlegeringer kræver omhyggelig kontrol med skæreforhold og værktøjsslid. Wolframstål giver problemer med hårdhed og kantslid, der kan favorisere EDM eller slibning for visse funktioner.
De anførte ikke-metalliske materialer omfatter keramik, PEEK, PEI, PAI og UPE. Engineering polymerer er ikke blot blødere versioner af metal. De kan krybe, absorbere fugt, deformeres under fastspænding eller vise forskellig dimensionsadfærd efter bearbejdning. Keramiske dele kan kræve specialiseret værktøj og håndtering, fordi kantafslag kan forekomme, selv når den nominelle geometri er korrekt. Din RFQ bør angive, om materialet bruges i et implantat, instrument, diagnostisk enhed eller ikke-patient-kontakt samling, fordi forventningerne til rengøring, overflade og dokumentation kan variere.
Materialevalg forbliver enhedsdesignerens ansvar. Leverandøren kan markere bearbejdningsproblemer, foreslå en fremstillingsvenlig kvalitet og identificere sandsynlige fejltilstande, men den bør ikke stille og roligt erstatte et materiale, fordi det er lettere at skære. Bekræft den godkendte materialeliste, certifikatformat, partiidentifikation og eventuelle restriktioner for genbrugsindhold, belægninger eller udvendig varmebehandling, før produktionen begynder.
En bearbejdningsleverandør bidrager med fremstillingsbevis; enhedsproducenten forbliver ansvarlig for den færdige enheds regulatoriske strategi, designkontroller, risikostyring, verifikation, validering og markedsindsendelse. Den skelnen betyder noget. Et overensstemmelsescertifikat viser ikke i sig selv, at et komplet medicinsk udstyr er sikkert, effektivt eller i overensstemmelse med alle gældende amerikanske krav.
Sanluos hjemmeside viser ISO 9001:2008 og ISO 14001:2004 certificeringer. Købere bør anmode om aktuelle certifikater, omfangserklæringer, oplysninger om udstedende organ og udløbsstatus under kvalifikationen. Fordi de anførte standarder er ældre udgaver, skal du ikke antage, at de opfylder alle krav i din leverandørkvalitetsprocedure. Spørg, hvordan leverandøren styrer dokumentkontrol, kalibrering, afvigende produkt, korrigerende handling, træning, leverandørkontroller, procesændringer og registreringsopbevaring.
Sporbarhed bør defineres på partiniveau. Afhængigt af komponenten skal du muligvis forbinde indgående materialevarme eller partioplysninger til arbejdsordren, maskindrift, inspektionsresultater, ekstern behandling, emballageetiketter og forsendelse. Hvis delen er serialiseret eller lasermærket, skal du bekræfte, hvordan mærkning påvirker overfladen, og hvordan mærket verificeres. Hvis der opstår en afvigelse, aftales indeslutning og disponering, inden det første produktionsproblem opstår.
Enhedsproducenten skal også kontrollere den godkendte tegning, specifikationer, acceptkriterier og ændringsproces. En bearbejdningsleverandør bør ikke revidere en dimension, materiale, finish eller procesrute uden skriftlig tilladelse, når denne ændring kan påvirke enheden. Behandl leverandørregistreringer som kontrollerede input til din kvalitetsfil, ikke som en erstatning for din egen design- og produktionsdokumentation.
Gennemløbstiden starter før den første spån skæres. Gennemgang af tegninger, tilbud, materialeindkøb, programmering, inventar, udvendig efterbehandling, inspektion af første artikel, rettelser, godkendelse og international transport kan hver især påvirke tidsplanen. Bed om disse stadier separat i stedet for at acceptere ét bredt leveringsestimat. En prototype kan bevæge sig hurtigt, hvis materiale er tilgængeligt, men produktionstidspunktet kan ændre sig, når en speciel legering, keramisk kvalitet, belægning eller kvalificeret ekstern proces er påkrævet.
Inspektionskommunikation bør aftales, før inspektionen begynder. Bekræft rapportformatet, enheder, ballontegningskonvention, prøveudtagningsplan, behandling af manglende karakteristika og metode til rapportering af resultater uden for tolerance. For komplekse dele, spørg, om leverandøren vil levere inspektionsdata efter funktion eller kun et bestået/ikke bestået certifikat. Et kort videoopkald omkring den første artikels rapport løser ofte datum- og fortolkningsproblemer hurtigere end en lang e-mail-kæde.
Sikker CAD-håndtering fortjener en skriftlig proces. Brug en kontrolleret overførselskanal, hvor det er muligt, begræns adgangen til personale, der har brug for filerne, og identificer den aktuelle revision i filnavnet og købsdokumentationen. Afklar, om underleverandører modtager CAD-data til varmebehandling, belægning, slibning, rengøring eller inspektion. Din aftale bør angive, at underleverandører ikke tillader ukontrollerede designændringer eller genbrug af proprietære modeller.
Leveringsklarhed omfatter mere end et sporingsnummer. Bekræft eksportdokumenter, kommercielle fakturaoplysninger, pakkelister, partietiketter, certifikater, inspektionsrapporter og den modtagende inspektionsplan. Hvis delene er følsomme over for forurening eller kosmetisk skade, skal du definere, hvordan de skal beskyttes under transport. Sanluosbrugerdefineret medicinsk CNC-bearbejdningsstøttebør vurderes i forhold til disse operationelle krav, ikke kun i forhold til den angivne enhedspris.
Send Sanluo Precision den frigivne tegning, 3D-model, materiale- og finishkrav, forventede mængder, måltiming og inspektionsforventninger. Medtag de funktioner, der er sværest at fremstille eller dyrest at tage fejl af. Hvis du stadig er i udvikling, så sig det. En leverandør kan give bedre råd, når den ved, om det umiddelbare mål er designfeedback, en funktionel prototype, en første artikel eller gentagen produktion.
Bed om en procesanbefaling, DFM-kommentarer, antagelser uden for processen, inspektionsplan, sporbarhedsdokumenter og et estimatiseret estimat for leveringstid. For komplekse eller miniature komponenter, anmod om bekræftelse af fastgørelse, værktøjsadgang, gratkontrol, overfladebehandling, rengøring og emballering, før du godkender tilbuddet. Det er det punkt, hvor teknisk klarhed er billigst.
Del din tegnepakke og produktionskrav med Sanluo Precision for at diskutere procesvalg, fremstillingsevne, inspektionsoptegnelser og en praktisk vej fra prototype til produktion.
