Mikrodrejning

Teknologiske fordele

Vores mikrodrejning behandler roterende miniaturedele på præcisionsdrejebænke. Bearbejdningsområde: ydre diameter φ0,04–10 mm, indre diameter φ0,02–8 mm, længde ≤100 mm. Drejenøjagtighed: diameternøjagtighed ±0,003 mm, rundhed 0,002 mm, cylindricitet 0,003 mm, koncentricitet 0,005 mm, overfladeruhed Ra0,2-0,6μm. Fræserne er drejeværktøjer med diamant- eller hårdmetalfinish med en spidsradius på R0,1-0,4 mm. Skæreparametre: spindelhastighed 5000 r/min til 50000 r/min, tilspænding 0,005 mm/r til 0,05 mm/r, skæredybde 0,01 mm til 0,3 mm. Tilstrækkelig afkøling af skærevæske kan reducere termisk deformation og forbedre overfladekvaliteten.

Micro Turning Station Nøjagtighed

Drejebearbejdningskapacitet

Sanluo Precisions forarbejdningsanlæg har omfattende mikrodrejningskapacitet: cylindrisk drejning (cylindrisk overflade, konisk overflade, sfærisk overflade, formet overflade med en diameter på φ0,1–10 mm, rundhed 0,002 mm, Ra0,3μm), fladedrejning (planhed 0,015 mm, vinkel 0,015 mm, vinkel 0,015 mm). C0,1–0,5 mm), trinskafter (trin i flere trin med en højde på 0,1–5 mm og frie rette vinkler), indvendig drejning (huldiameter φ0,5–8 mm, dybde-diameterforhold ≤5：1, rundhed 0,003 mm), gevinddrejning (stigning 2,0 mm) 60°±10′, stigningsdiameternøjagtighed ±0,01 mm), riller og adskillelse (rillebredde 0,3–3 mm, rilledybde ≤5 mm).

Præcisionsbearbejdningsproces

Som et professionelt mikrodrejebearbejdningsanlæg har vi præcis processtyring: grovdrejning med en skæredybde på 0,2–0,5 mm for hurtigt at fjerne overskydende materiale, hvilket efterlader en finishdrejning på 0,1–0,2 mm; semi-finish drejning med en skæredybde på 0,05–0,15 mm og en ruhed på Ra1,6μm; færdigdrejning med en skæredybde på 0,01–0,03 mm, nøjagtighed ±0,005 mm og overflade Ra0,4μm; ultrapræcisionsdrejning med diamantskærere, skæredybde 0,005~0,01mm, nøjagtighed ±0,002mm og overflade Ra0,1μm. Procesforanstaltninger: rimelig fastspænding for at reducere deformation, skarpe fræsere for at reducere skærekraften, tilstrækkelig afkøling til at kontrollere temperaturen, flere målinger for rettidig korrektion.

Rich Application Cases

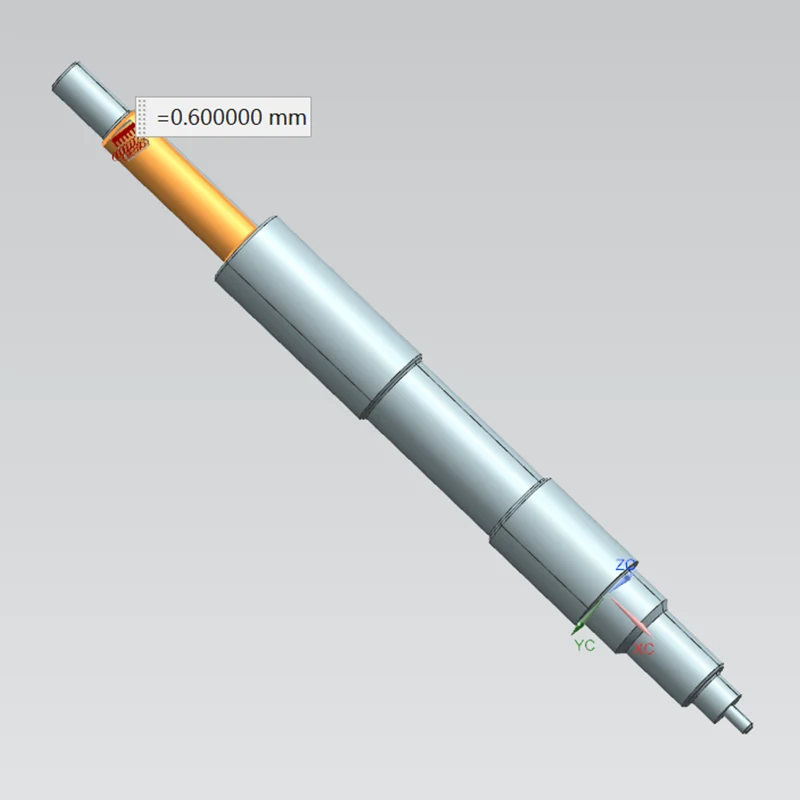

Mikrodrejning anvendes i præcisionsinstrumenter (mikroaksler med φ0,05-3 mm, længde-diameterforhold ≥20 og udløb 0,005 mm; mikrobøsninger med vægtykkelse 0,3-0,8 mm og koncentricitet 0,01 mm), medicinsk udstyr (ortopædiske instrument-ledskafter med sfærisk overflade Rμ-3mm, Rμ-3mm og Ra. endoskoplinseholdere med koncentricitet 0,005 mm), optiske enheder (linseholdere H7 med endeflade vinkelret på 0,005 mm; optiske fiberhylse keramiske materialer med rundhed 0,002 mm), elektronisk kommunikation (konnektorskaller med vægtykkelse 0,2-0,5 mm; mikromotor-ekscentricitet 5 mm og 0,5 mm dynamisk balanceaksel. klasse). Sanluo Precision har direkte eller indirekte leveret skræddersyede mikro CNC-bearbejdningstjenester til virksomheder som Sony, Canon, Olympus, TE Connectivity osv., med en årlig produktion på 3 millioner styk.
