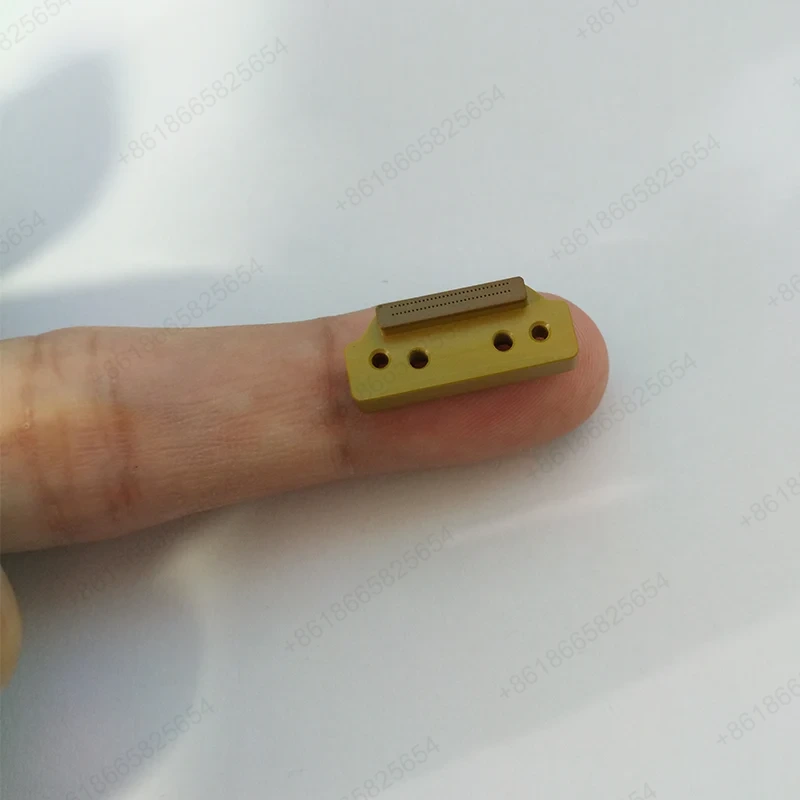

Mikro hulboring

Sanluo Precision er en førende producent og leverandør af mikrohulsboring i Kina, med 18 års teknisk akkumulering inden for mikro-CNC-bearbejdning, hvilket giver kunderne højpræcisions-mikro-CNC-bearbejdningstjenester. Vi tilbyder professionelle tilpassede mikro-CNC-bearbejdningstjenester til præcisionsforme, elektroniske enheder, medicinsk udstyr, rumfartsdele og andre industrier, hvilket understøtter tilpasningen af komplekse og vanskelige dele. Vi realiserer præcisionsboring af små huller på mikronniveau, dybe huller, skrå huller og krydshuller, hvilket fuldt ud opfylder de strenge krav til high-end fremstilling til mikrohulsboring.

Send forespørgsel

Produkt beskrivelse

Mikro CNC-bearbejdningsteknologi

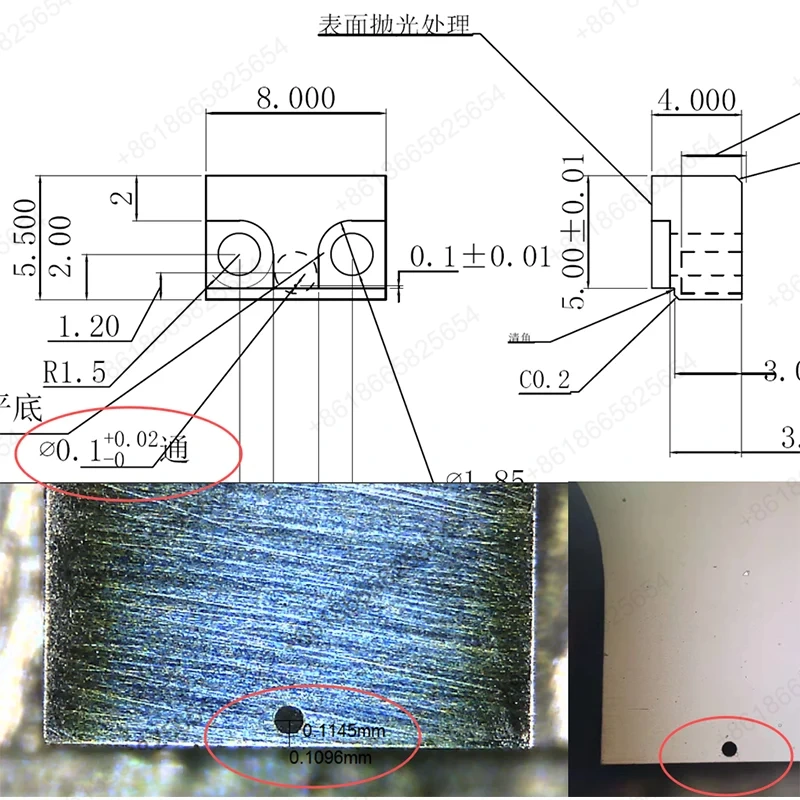

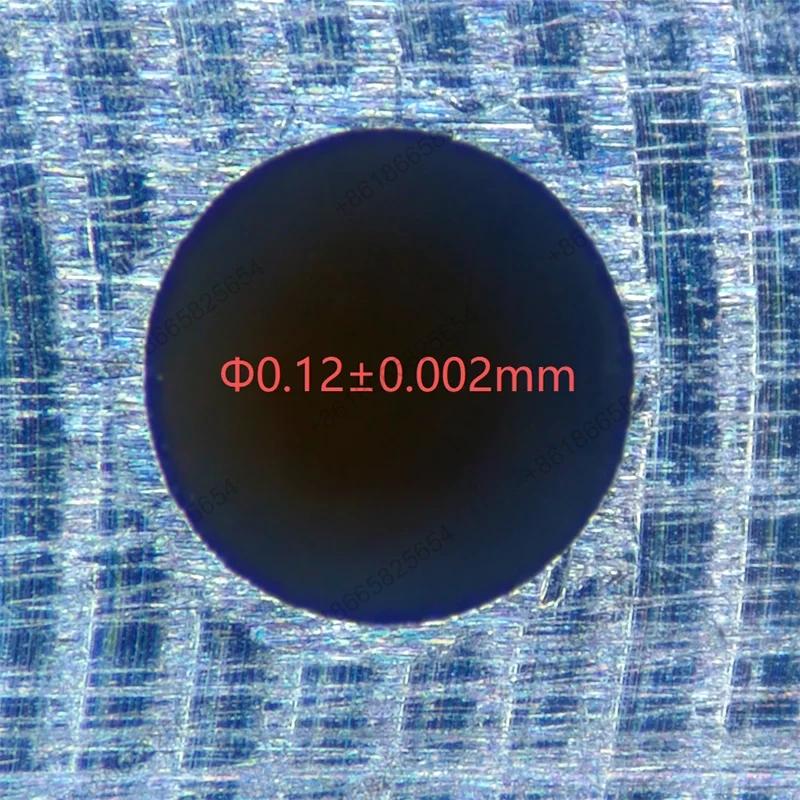

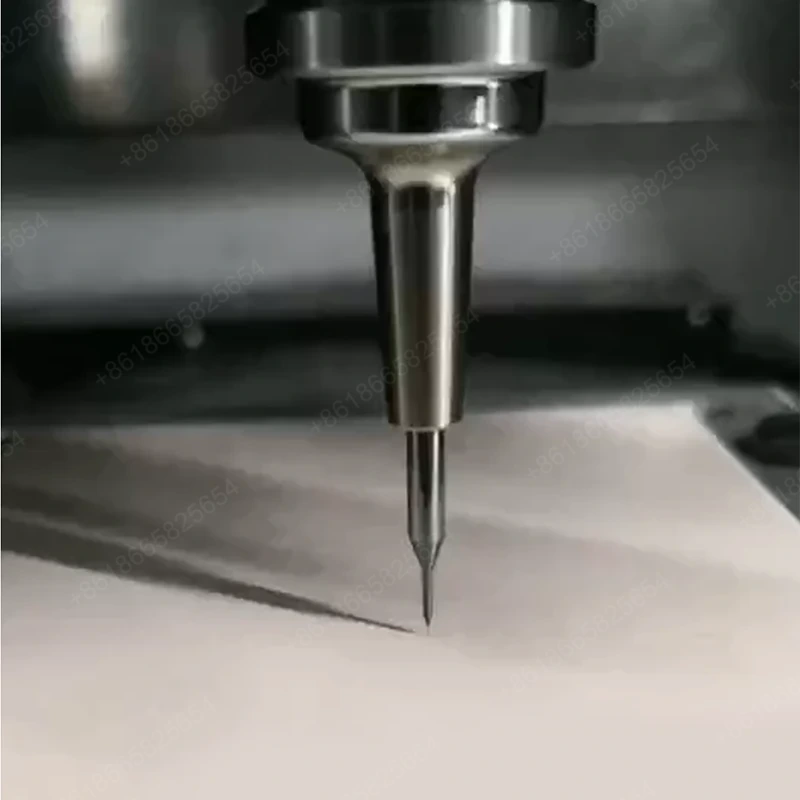

Vores mikrohulsboring bruger mikrobor til at bore huller ved høj hastighed. Borets diameter er φ0,01-2 mm, og spiralbor, lige-rillede bor og pistolbor er alle tilgængelige, lavet af hårdmetal eller højhastighedsstål. Borenøjagtighed: huldiameter ±0,005-0,02 mm, hulposition ±0,01 mm, vinkelret 0,01 mm, rundhed 0,005 mm. Det maksimale forhold mellem dybde og diameter for dybe hulsboringer er 20:1, ved brug af pistolbor med intern køling til fjernelse af spåner. Rotationshastigheden er 5000-50000 rpm, og kølevæsketrykket er 0,5-2MPa.

Stations nøjagtighed

Dimensionsnøjagtighed	OD	ID	T (C)	DP	SW
enhed:±/mm	0.001	0.001	0.001	0.001	0.001
Geometrisk nøjagtighed	Rundhed	Koaksialitet	Ligehed	Cylindricitet	Symmetri
enhed:±/mm	0.001	0.002	0.001	0.002	0.002
Produktionskapacitet	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk
Produktionscyklus	3-20 dage	3-20 dage	3-20 dage	3-20 dage	3-20 dage

Borebearbejdningskapacitet

Sanluo Precisions forarbejdningsanlæg har omfattende mikrohulsborekapacitet: standard mikrohuller (diameter φ0,1-2 mm, dybde ≤30 mm, dybde-diameter-forhold ≤15:1, hulpositionsnøjagtighed ±0,01 mm), dybe mikrohuller (dybde ≤ 60 mm diameter, dybde ≤ 60 mm, diameter, ≤ 60 mm). 0,05mm/100mm), blinde huller (dybdenøjagtighed ±0,05mm, hulbundruhed Ra≤1,6μm), gennemgående huller (graterfri, hulvæg Ra0,8-1,6μm), skrå huller (hældningsvinkel 15°-75°), tværsnitshuller 0,0 mm ± 0 mm. (nøjagtighed af hulstigning ±0,01 mm, konsistens <0,005 mm).

Særlig procesteknologioptimering

Som en professionel producent af mikrohulsboring har vi forfinet og optimeret processen: Boreboringsvalg (lige-rillede bor til huldiameter φ<0,5mm for at forhindre brud, spiralbor for φ0,5-2mm for at forbedre effektiviteten, pistolbor til dybe huller med stærk afkøling), pilothullagsproces (forbedring af små til 2 gange), (forbedring af små til store gange). diameter hver gang), tilbagetrækning af værktøj til fjernelse af spåner (træk værktøjet tilbage for hver 1-3 mm boring for at forhindre blokering), inspektion af borspids (rettidig udskiftning af slidte borespidser) og affasning efter boring (C0,1-0,3 mm for at fjerne grater).

Brede applikationsfelter

Mikrohulsboring påføres i præcisionsforme (ejektorstifthuller φ0,5-3 mm, dybde 150 mm, dybde-diameterforhold ≥30:1; kølehuller med skrå huller 30°-45° gennemtrængende indvendigt), elektroniske enheder (PCB-huller φ0,5 mm ± 0,2 mm substrathulsposition ±0,5 mm; hulåbninger uden skår), medicinsk udstyr (katetersidehuller φ0,3-1 mm til lægemiddelafgivelse; knoglesømsstyrehuller φ1,5-3 mm til styring af implantation) og rumfartsdele (klingekølehuller φ0,5-1,5 mm, hældningsvinkel 20°-40°; brændstofdyser med flere 2 mm atomer. Sanluo Precision har direkte eller indirekte leveret skræddersyede mikro-CNC-bearbejdningstjenester til virksomheder som BYD, Foxconn, Johnson & Johnson, Medtronic, etc., med en årlig borevolumen på mere end 4 millioner huller, med stabil og pålidelig kvalitet.

Tekniske parametre

Parameterkategori	Parameter detaljer
Udstyrsmodel	Kastie-WK
Kernepositionering	Mikrohulsboring med høj præcision
Antal økser	Oplysninger mangler
Nøglenøjagtighed	Gentag positioneringsnøjagtighed ±0,5μm
Drive System	X-aksen anvender lineært motordrev med hurtig respons; Y/Z-akser anvender højpræcisionskugleskruer med fuld lukket sløjfekontrol af magnetiske gitterkodere
Spindel system	Adopterer tysk SycoTec højhastigheds elektrisk spindel, med høj hastighed, høj præcision og stort drejningsmoment
Bearbejdningskapacitet	Understøtter huldiameterområde på 0,015 - 10 mm
Sengestruktur	Marmorbund med god stabilitet
Visuel positionering	Udstyret med et 5-megapixel kamera, positioneringsnøjagtighed op til 1μm
Kerne fordele	Kompakt struktur, stabil drift; multistationsarbejde, høj bearbejdningseffektivitet
Typiske applikationer	præcisionsdele til mikrohulsboring mv

Parameterkategori	Parameter detaljer
Udstyrsmodel	(4-akset højhastigheds CNC-boremaskine)
Kernepositionering	Multi-vinkel, højeffektiv mikrohulsboring
Antal økser	4-akset (inklusive 360° automatisk roterende A-akse)
Spindel system	Højhastighedsspindel med justerbar hastighed på 3000 - 60.000 rpm
Nøglenøjagtighed	Værktøjsmaskinens gentagelsespositioneringsnøjagtighed 0,001 - 0,002 mm; spindeludløbsnøjagtighed μ-niveau (0,0001-0,0002 mm)
Kølesystem	Udstyret med internt kølecirkulationssystem for at sikre, at spindlen ikke overophedes og beskytter mikrobor.
CNC system	Understøtter import af CAD-tegninger for automatisk at generere programmer uden programmering
Kerne fordele	I stand til at realisere 360° automatisk roterende flervinkelboring; høj automatisering og nem betjening
Typiske applikationer	mikrohulsboring af runde rør eller polyedriske emner lavet af rustfrit stål, aluminium, jern, kobber, plast og andre materialer

Parameterkategori	Parameter detaljer
Udstyrsmodel	HX-1680-seriens bearbejdningscenter
Kernepositionering	Målretning af højpræcisionskrav til mikrohulbearbejdning af medicinsk udstyr, såsom leddele til kirurgiske instrumenter
Spindel system	Højpræcisions elektrisk spindel med radial udløb ≤0,001 mm, udstyret med eksklusive værktøjer til mikrohulsboring
Styreteknologi	Kombineret med lukket sløjfe kontrolteknologi kan den i realtid overvåge dimensionsændringer under boring og automatisk kompensere for værktøjsslid
Bearbejdningskapacitet	I stand til at bearbejde højpræcisionshuller med en diameter på φ3 mm, huldiametertolerancekrav på H5-kvalitet og hulkoaksialitetsfejl ≤0,005 mm
Automatiseringstilpasning	Understøtter tilpassede armaturer for at tilpasse sig bearbejdningskravene for emner med forskellige strukturer
Typiske applikationer	præcisionsdele til mikrohulsboring mv

Parameterkategori	Parameter detaljer
Udstyrsmodel	CNC-430AC
Kernepositionering	Fuldautomatisk 4-akset CNC, velegnet til mikrohulbearbejdning af halvledere, keramik og andre materialer
Antal økser og slag	4-akset CNC; X/Y-akseslag 400x300mm; Z-akse slaglængde 250 mm
Nøglenøjagtighed	X/Y-aksens positioneringsnøjagtighed 0,005 mm; gentagelsespositioneringsnøjagtighed ±0,0005 mm
Kontrol og kørsel	Taiwan Advantech CNC-system; X/Y-akser anvender AC servo lineære motorer
Bearbejdningseffekt	Overfladeruhed Ra 0,6μm
Karakteristisk konfiguration	Bruger deioniseret vand som arbejdsvæske; udstyret med ikke-elektrolytisk strømforsyning for at forhindre oxidation af emnet
Typiske applikationer	præcisionsdele til mikrohulsboring mv
