CNC mikrofræsning

Mikro CNC-bearbejdningsteknologi

CNC-mikrofræsningen, der er vedtaget af Sanluo Precisions forarbejdningsanlæg, bruger højhastigheds roterende mikrofræsere til at bearbejde miniaturedele, med en fræserdiameter på φ0,04 mm, en rotationshastighed på 20000-100000 rpm og en fremføringshastighed på 5-500 mm/min. Den enkelte skæredybde er 0,01-0,5 mm, og bearbejdning af dybe kaviteter afsluttes med lagdelt fræsning. Bearbejdningsnøjagtighedsprofiltolerancen er ±0,005 mm, og overfladeruheden er Ra0,2-0,8μm. 3-akset, 4-akset og 5-akset samtidig bearbejdning kan realisere komplekse 3D buede overflader, skrå planer og underskårne strukturer. Kuttermaterialet er cementeret hårdmetal og diamantbelægning, med en skærehastighed på 50-300m/min, som kan behandle stål, aluminium, kobber, titanlegering, ingeniørplast og andre materialer.

Stations nøjagtighed

Præcisionsgraveringsbearbejdningskapacitet

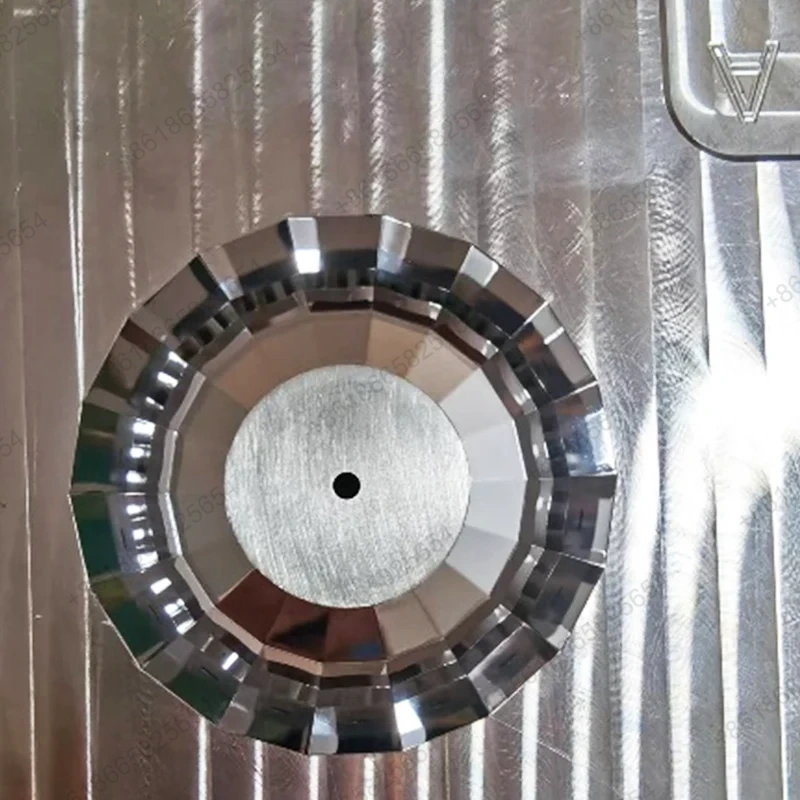

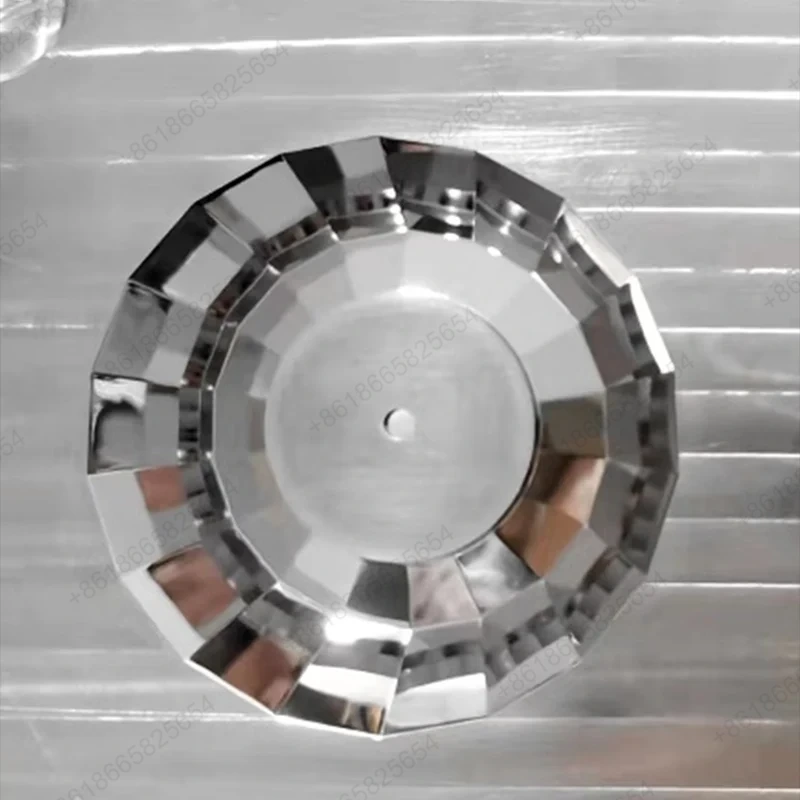

Som en professionel producent af CNC mikrofræsning er vi udstyret med et højpræcisions 5-akset bearbejdningscenter med en positioneringsnøjagtighed på ±0,002 mm og en gentagelsesnøjagtighed på ±0,001 mm. Præcisionsgraveringsbearbejdningskapaciteten dækker: præcisionsforme (ribbebredden af præcisionsgraveringsstøbeformen til mobiltelefons mellemplader er 0,3 mm, dybden er 2 mm, og overfladespejlfinishen er Ra0,1μm; R-vinklen på den bærbare computers skalform er 0,2 mm med den indbyggede elektroniske enheds størrelse med glideevnen på den elektroniske enheds kaliber; er 1×2×3 mm med en nøjagtighed på ±0,005 mm; mikroboss-trinhøjden på mobiltelefonnøgleformen er 0,15 mm med en affasning R0,05 mm), medicinsk udstyr (den komplekse sfæriske overflade R på det minimalt invasive kirurgiske instrumenthoved er 0,02 mm med en nøjagtighed på ±0,00 mm med gevindet pitch er ±0,00 mm; tandprofil), rumfartsdele (bredden af turbinebladenes mikrokølekanal er 1 mm, og dybden er 5 mm; dimensionsnøjagtigheden af den komplekse specialformede overflade af instrumentskallen er ±0,008 mm).

Kvalitetskontrolsystem

Sanluo Precision kontrollerer strengt kvaliteten: fræserudløb <0,003 mm, værktøjsindstillingsnøjagtighed ±0,002 mm, CAM-optimeret værktøjsbane, præcis matchning af skæreparametre, online-detektering af sonde på maskinen og koordinatmålemaskinens nøjagtighed på 0,001 mm. Vi har leveret tilpassede CNC-mikrofræsningstjenester til kunder som Foxconn, Luxshare Precision, BYD osv., med en årlig produktion på 500.000 præcisionsdele og en kvalifikationsgrad på 99,8%.

Udstyrs tekniske parametre
