Mikro endefræsning

Slutfræsningsteknologi

Sanluo Precisions mikro-endefræsning bruger mikro-endefræsere til at behandle planer og hulrum. Typerne af fræsere omfatter flade endefræsere, kuglepindfræsere og hjørneradius endefræsere med en diameter på φ0,1-2mm. Enkeltsideskæring til endefræsning, med en overfladeplanhed på 0,002 mm og en overfladeruhed på Ra0,1-0,6μm. Den mindste rillebredde for fræsning med smal rille er 0,015 mm, dybde-breddeforholdet for bearbejdning af dybe riller er ≥8:1, med en flad rillebund og en lodret sidevæg på >88°. Spiral interpolationsfræsning anvendes til mikrohulfræsning med en huldiameter på 0,05-5 mm, en rundhed på 0,001 mm og en hulvægruhed på Ra0,2μm, hvilket er bedre end boring. Flerlags trinfræsning til trinbearbejdning, med en enkelt-lags højde på 0,1-1 mm, en trinfladeparallelisme på 0,01 mm og en kvadratiskhed på 90°±5′.

Stations nøjagtighed

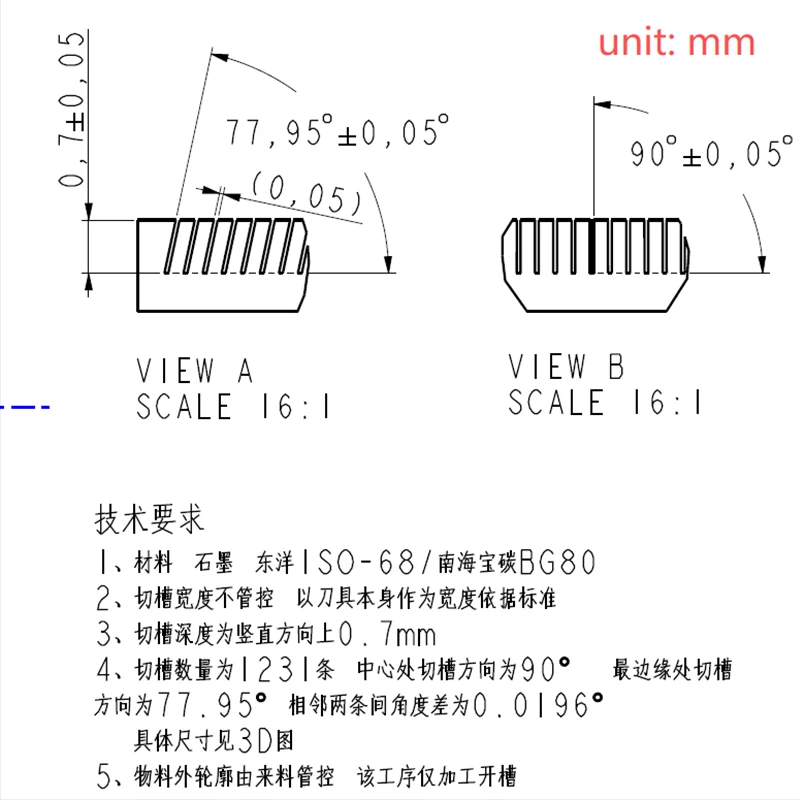

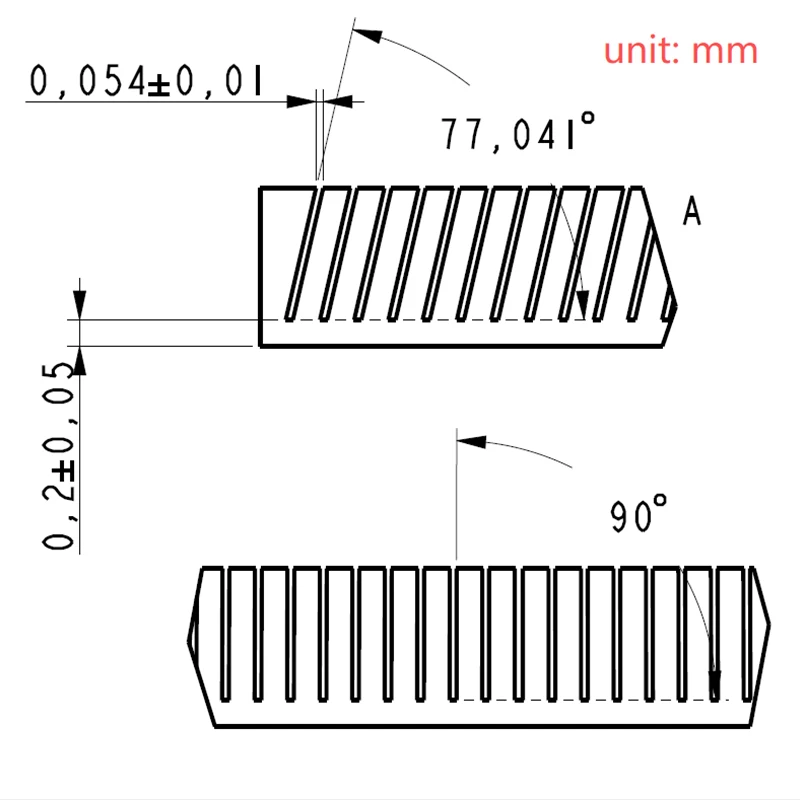

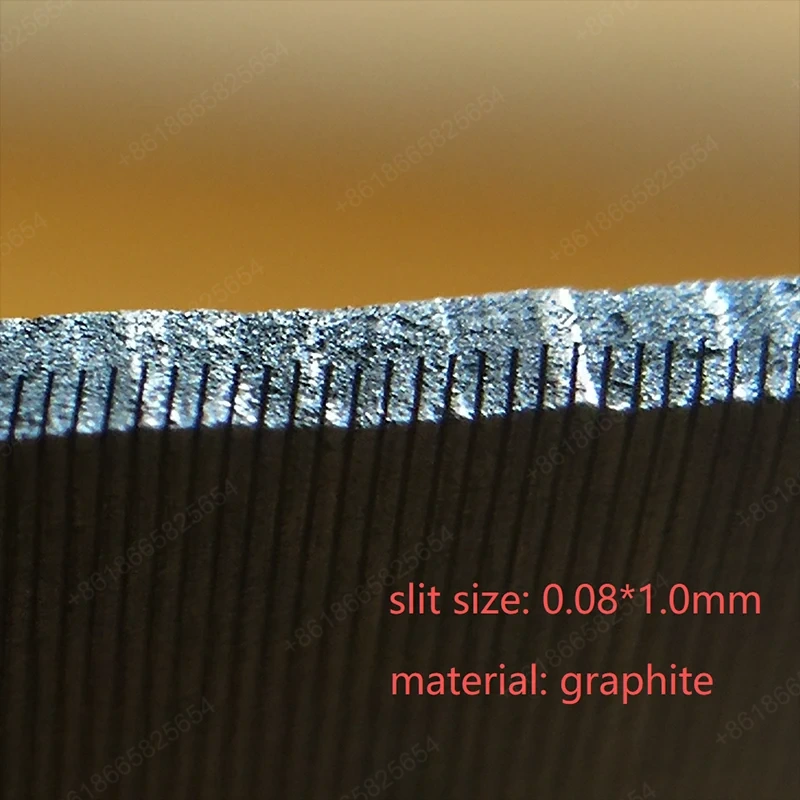

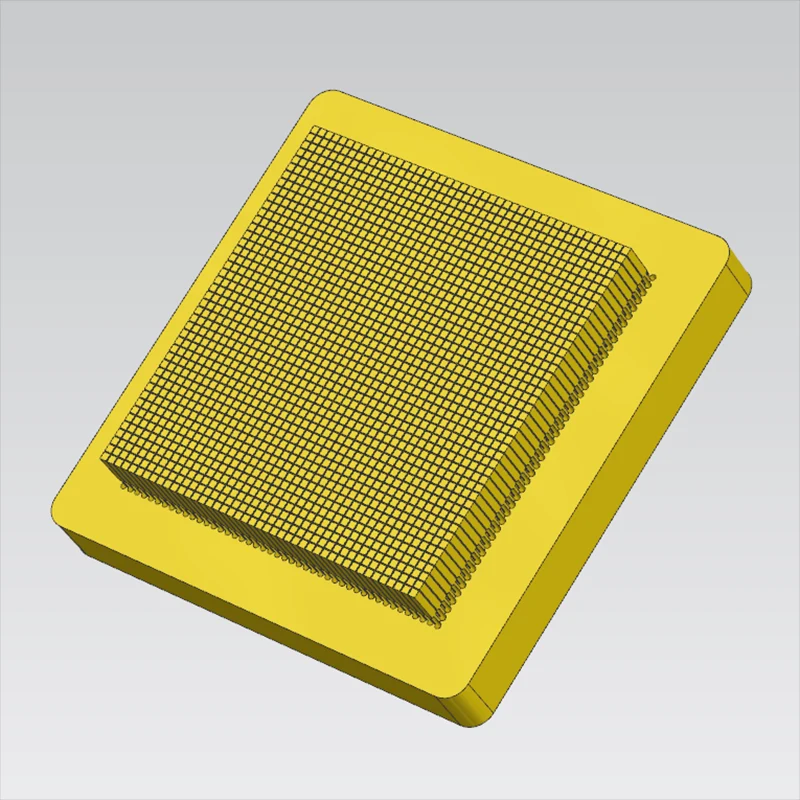

Præcisionsgravering af smalle riller og mikrohuller

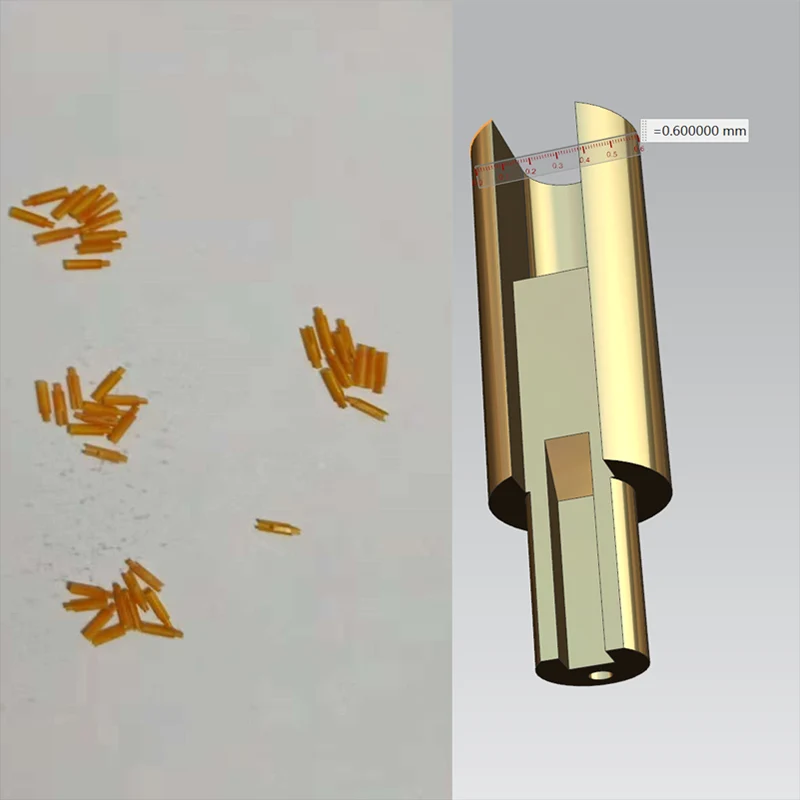

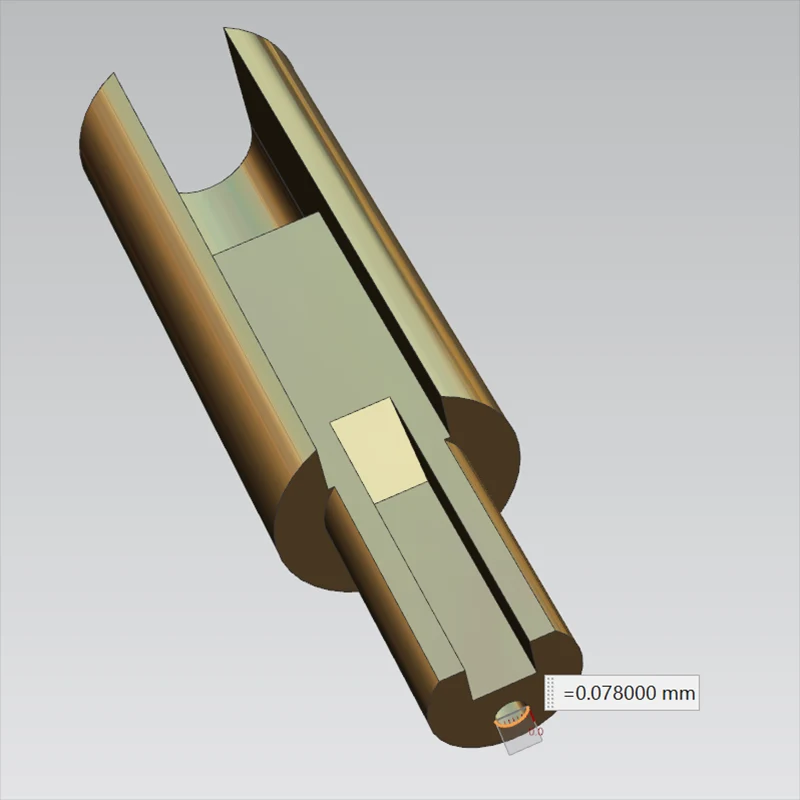

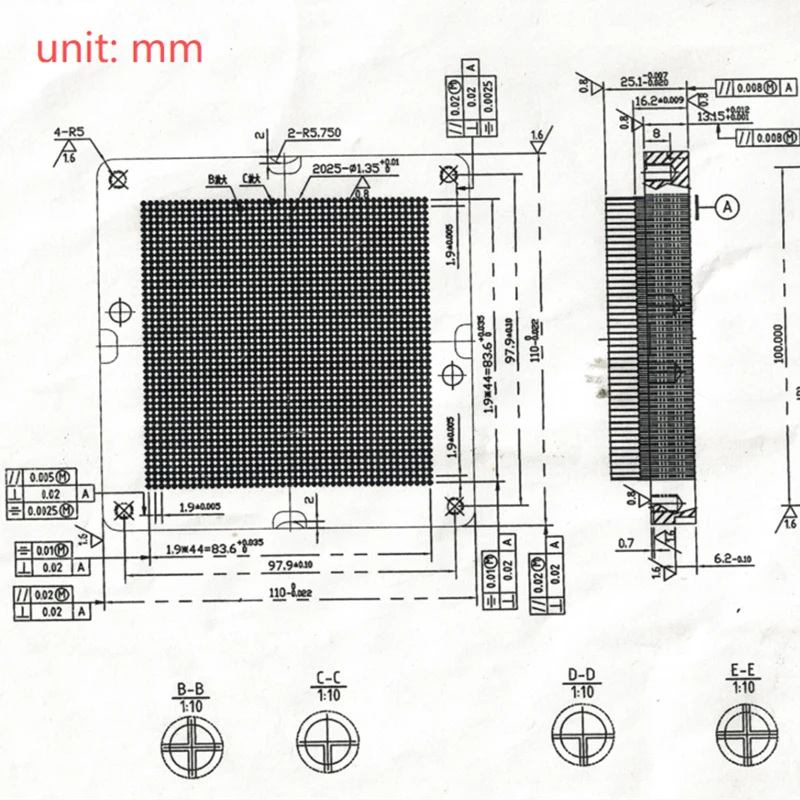

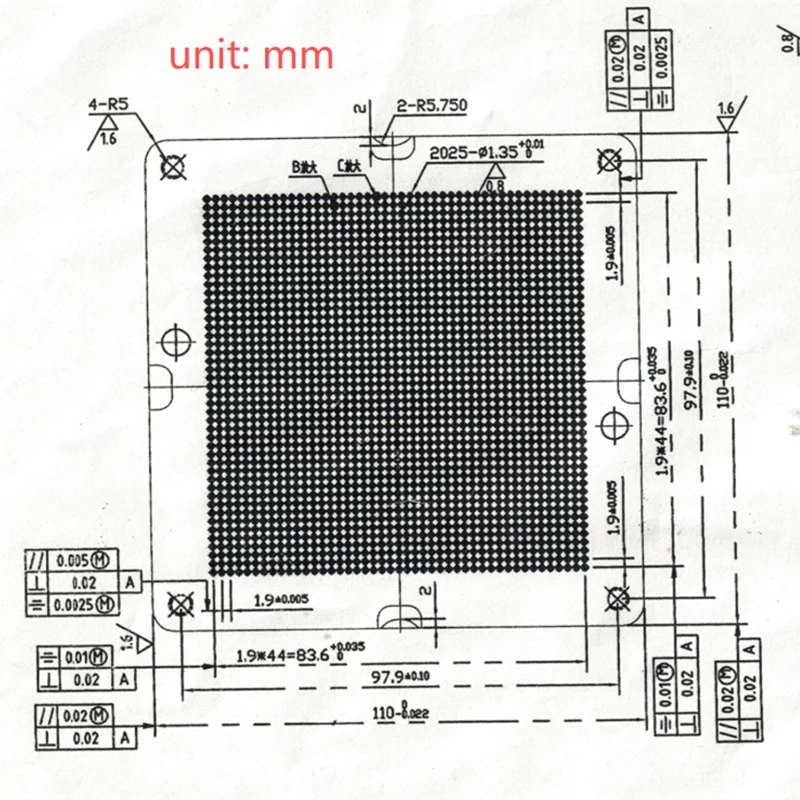

Sanluo Precisions forarbejdningsanlæg er specialiseret i mikro-endefræsning, herunder smalle riller og mikrohuller: bearbejdning med smalle riller med en rillebredde på 0,05-2 mm, en rilledybde på ≤20 mm og et dybde-breddeforhold på 8:1, idet man anvender 4-0,50 mm endefræsning med 4-0,50 mm. enkeltlagstykkelse på 0,2-0,5 mm, en rillebundsplanhed på 0,001 mm, en sidevægsparallelitet på 0,001 mm og en ret vinkel R<0,01 mm; mikrohulsfræsning med en huldiameter på φ0,02-3 mm og en dybde på ≤30 mm til bearbejdning af dybe huller, ved at anvende spiral-dykkefræsning med cirkulær fremføring, en huldiameter-nøjagtighed på ±0,005 mm, en rundhed på 0,003 mm, grat-frit hul eller 4-huller, som er bedre med Ra, 0, 4- og glat hul. borede huller; specialformede huller (firkantede huller, taljeformede huller, specialformede konturhuller) med fleksibel programmering og høj præcision.

Indlysende bearbejdningsfordele

Som en professionel producent af mikro-endefræsning er vi udstyret med en højhastigheds elektrisk spindel med en rotationshastighed på 60000 rpm og et skærespændeløb på <0,002 mm, hvilket sikrer stabil bearbejdning. Anvendelsesområderne er omfattende: præcisionsinstrumenter (kvarts krystal oscillator smal rille bredde 0,3 mm; sensor membran trin parallelitet 0,005 mm), elektronisk emballage (keramisk substrat mikro rille ledninger; IC bærekort mikrohul diameter φ0,8 mm), optiske enheder (endeflade trin 3 mm0 linse matchende linse; nøjagtighed 0,005 mm), medicinske implantater (knoglesømstyrerille; bundhul til implantatgevind med nøjagtig tilspidsning). Mikrofræsning har indlysende fordele: høj præcision med en profiltolerance på ±0,002 mm og en ruhed på Ra0,1μm, høj fleksibilitet med engangsprogrammering til enhver form, spændingsfri bearbejdning med tyndvæggede deledeformationer <0,01 mm, højhastighedsfræsning med en glat overflade, og en bred vifte af bearbejdnings-, titum-, aluminiummaterialer, under HRC60). Vi har leveret tilpassede mikro-CNC-bearbejdningstjenester til virksomheder som Apple, Huawei, Siemens, Medtronic osv., med en årlig produktion på 300.000 miniaturedele.

Tekniske parametre for mikro-endfræsningsudstyr
