Præcisionsbearbejdningsdel

Sanluo Precision er en professionel producent og leverandør af præcisionsbearbejdningsdele i Kina, med bearbejdningskapacitet til forskellige typer fra simple akselbøsninger til komplekse specialformede dele. Præcisionsgraden for nøjagtig bearbejdning spænder fra IT2 til IT7, med dimensionstolerance på ±0,001 mm～±0,01 mm, geometrisk tolerance på ±0,003 mm～±0,008 mm og overfladeruhed Ra på 0,1～1,6μm, som kan opfylde kravene til højpræcisions-, halvleder- og maskinudstyrs- og halvledningsudstyr. komponenter, instrumenter og målere og andre industrier. Vi leverer tilpassede præcisionsbearbejdningsdele til virksomheder over hele verden og understøtter tilpasningen af komplekse og vanskelige dele.

Send forespørgsel

Produkt beskrivelse

Omfang af bearbejdningstyper

De præcisionsbearbejdningsdele i Sanluo Precisions forarbejdningsanlæg omfatter:

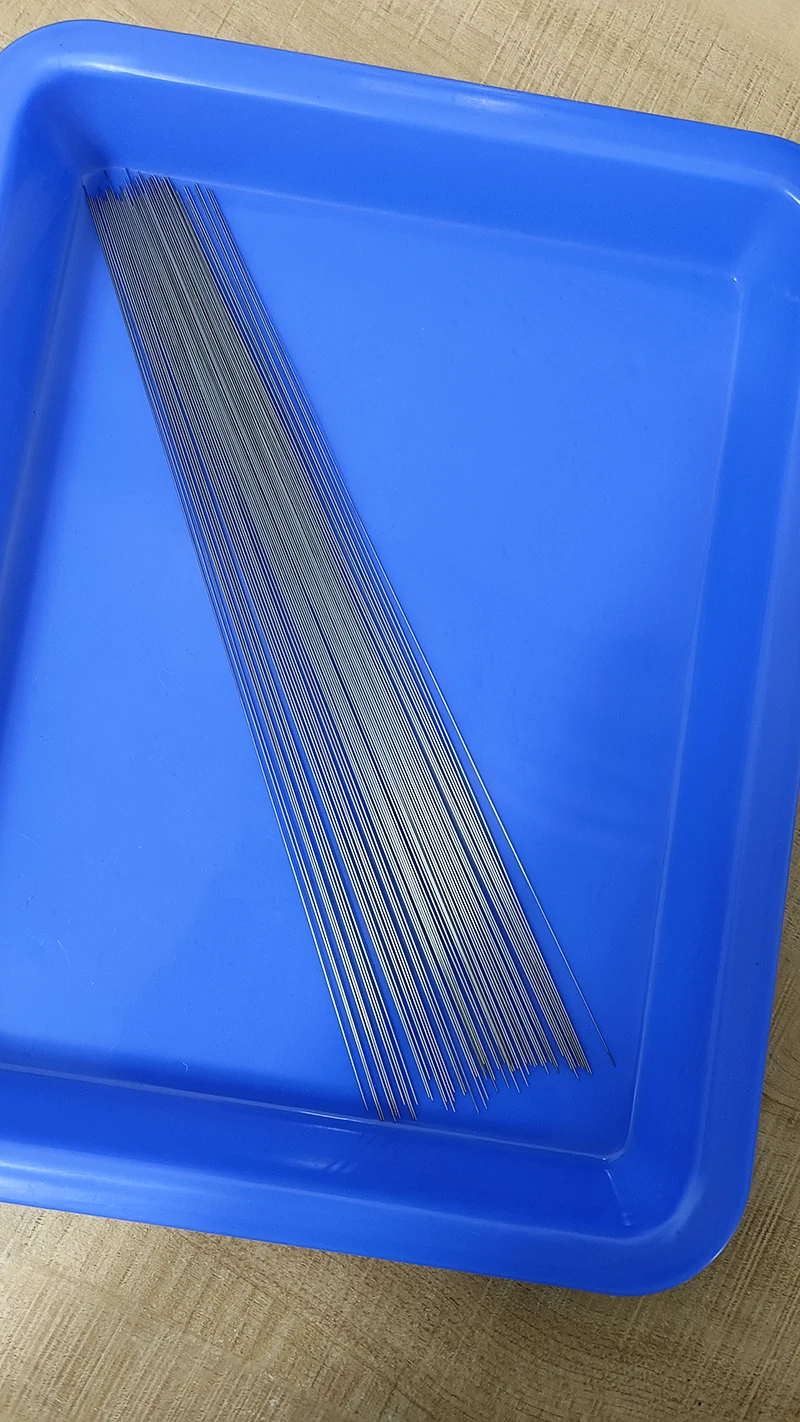

① Akseldele (optisk akse, trindelt aksel, splineaksel, excentrisk aksel, krumtapaksel) med en længde på 5 mm–1500 mm og en diameter på Φ1 mm～Φ300 mm;

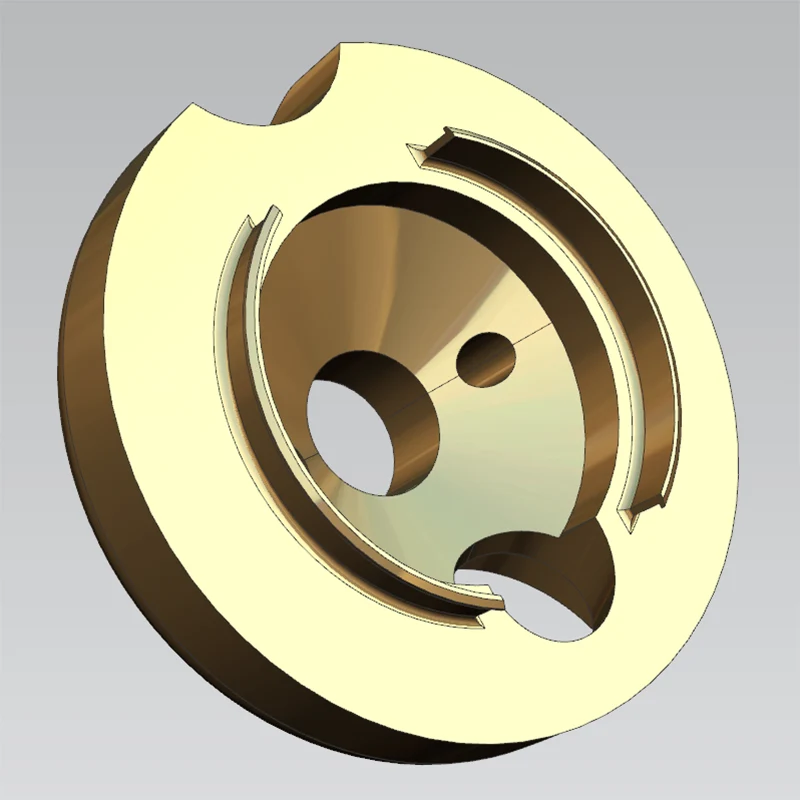

② Skive- og bøsningsdele (flange, gear, remskive, akselbøsning, bøsning) med ydre diameter Φ10mm～Φ500mm;

③ Kassedele (skal, sæde, beslag, stik) med maksimal bearbejdningsstørrelse 1200mm×800mm×600mm;

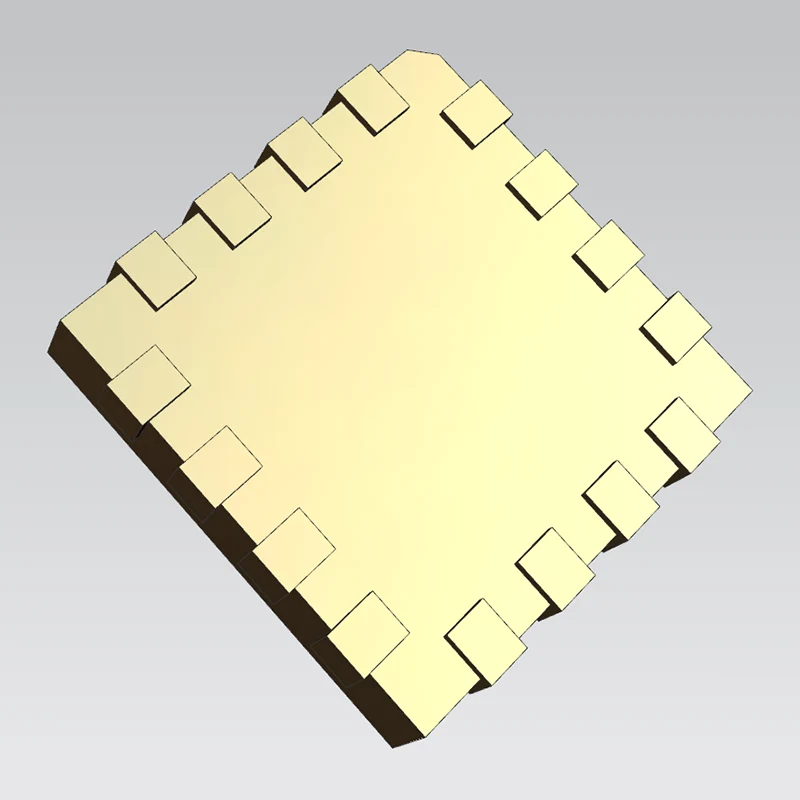

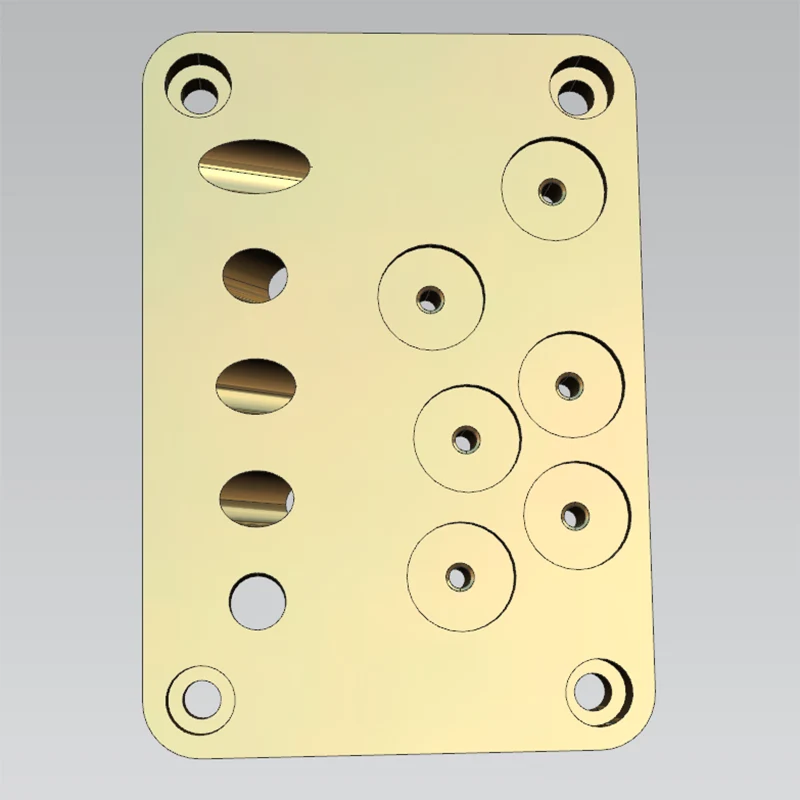

④ Pladedele (panel, bundplade, skilleplade, fikseringsplade) med tykkelse 0,5 mm ~ 100 mm;

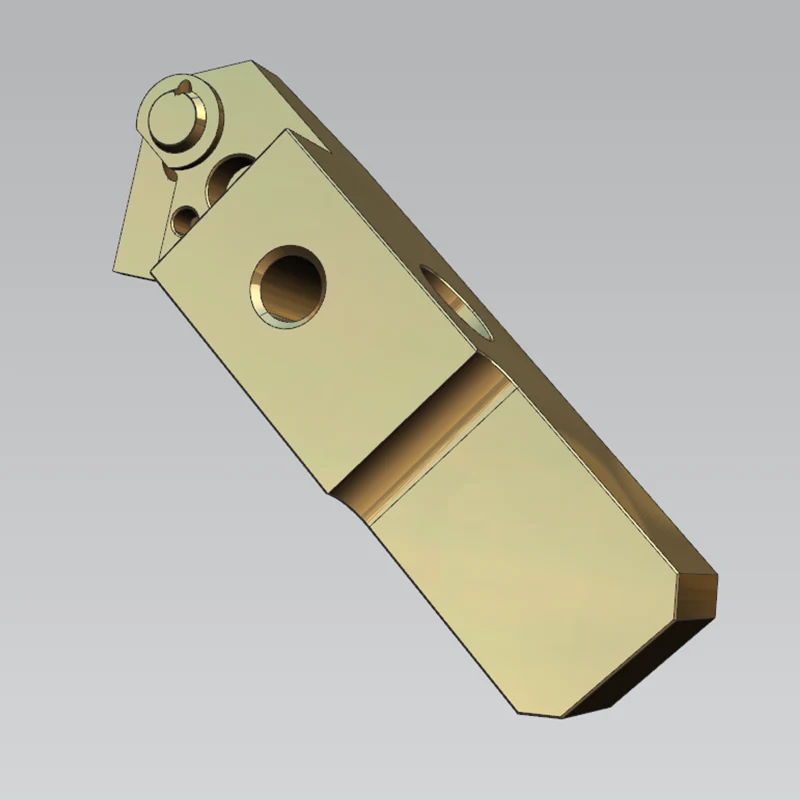

⑤ Specialformede dele (støttearm, vippe, gaffel, plejlstang) med komplekse buede overflader og tyndvæggede strukturer.

Arbejdsstations nøjagtighed

Dimensionsnøjagtighed	L (X)	W（Y）	H(Z)	SH	SW
enhed:±/mm	0.002	0.002	0.001	0.002	0.002
Geometrisk nøjagtighed	fladhed	parallelitet	vinkelret	ruhed	symmetri
enhed:±/mm	0.002	0.002	0.002	Ra0,1	0.002
produktionskapacitet	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk
produktionscyklus	3-20 dage	3-20 dage	3-20 dage	3-20 dage	3-20 dage

Konfigurerede testinstrumenter og måleværktøjer inkluderer: CMM (Coordinate Measuring Machine), billedmåleinstrument, projektor, laserdiametermåler, laserinterferometer, ruhedsmåler, rundhedsmåler, værktøjsmikroskop, stereomikroskop, mikrometer, stiftmåler, mikrometerskiveindikator, ultrapræcisionsmikrometer, gevindblok, elektronisk højdemåler, kalibre, hårdhedstestmåler, kalipemåler.

Kvalitetssikring

Et strengt system med tre inspektioner er implementeret for præcisionsbearbejdning af dele, nemlig egeninspektion af operatører, patruljeinspektion af fuldtidsinspektører og slutinspektion af kvalitetsafdelingen. Udstyret med CMM, projektor, mikrometer, vernier caliper, højdemåler, ruhedsmåler, hårdhedstester og andet testudstyr, er CMK af nøgledimensioner ≥1,67. Kvalitetsværktøjer såsom APQP (Advanced Product Quality Planning), FMEA (Failure Mode and Effects Analysis), MSA (Measurement System Analysis), SPC (Statistical Process Control) og PPAP (Production Part Approval Process) er vedtaget for at sikre stabiliteten af delkvaliteten. Kvalitetssporing i fuld proces fra første artikelidentifikation → prøveproduktion i små partier → masseproduktion. Sanluo Precision har leveret tilpassede præcisionsbearbejdningstjenester til kunder inden for automationsudstyr, robotteknologi, 3C-elektronik, halvleder-, medicinske, optiske og andre industrier med en kundetilfredshedsgrad på mere end 95%.

Udstyrs tekniske parametre

Parameterkategori	Parameter detaljer
Udstyrsmodel	MILL P 500 VHP (meget høj præcision)
Kernepositionering	Mikrobearbejdning og overfladebehandling på spejlniveau
Spindel system	Udstyret med Step-Tec 42.000 rpm spindel, HSK-E40 interface med høj stivhed
Strukturelle egenskaber	Symmetrisk struktur med høj termisk stabilitet og polymerbetonbed, der effektivt undertrykker termisk drift og strukturel deformation
Nøglenøjagtighed	Bearbejdningsstabilitet og gentagelsesnøjagtighed ±2µm
CNC system	Kan udstyres med Heidenhain TNC 640 eller Siemens Sinumerik system
Kernefordel	Opnår fremragende overfladekvalitet under højhastighedsskæring med lav vibration, med demonstrationsdele, der når spejleffekt
Typisk anvendelse	Medicinsk, halvleder, optisk præcisionsbearbejdningsdel osv.

Parameterkategori	Parameter detaljer
Udstyrsmodel	HSM700
Mærke	Mikron (Schweiz)
Kernepositionering	Højhastighedsbearbejdningscenter, der leverer løsninger til små præcisionskomponenter i nye energikøretøjer
Aksenummer	/
Bevægelsesydelse	Hurtig gennemløbshastighed af 3 bevægelsesakser 40m/min
Sengestruktur	Polymergranitbed for termisk stabilitet og vibrationsreduktion
CNC system	Udstyret med Heidenhain iTNC530-system for at sikre ensartet bearbejdning
Typisk anvendelse	Sensorhus, motorstik og anden præcisionsbearbejdningsdel
