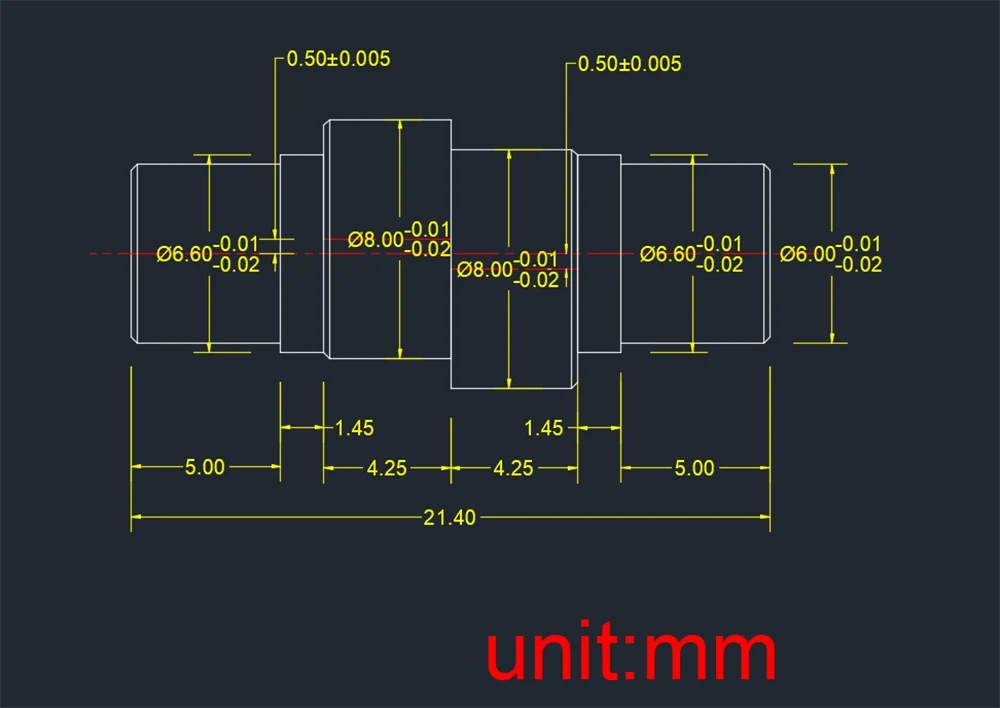

Excentrisk tænding på CNC drejebænk

Sanluo Precision er en professionel producent og leverandør af excentrisk drejning på CNC drejebænk i Kina, med avanceret CNC excentrisk behandlingsteknologi, der giver kunderne professionelle CNC drejebænke bearbejdningstjenester. Vi tilbyder skræddersyet excentrisk drejning af høj kvalitet på CNC-drejebænke til medicinsk fremstilling, halvlederindustri, elektronisk instrumentering og andre områder, hvilket understøtter tilpasningen af komplekse og vanskelige dele. Vi realiserer massepræcisionsfremstilling af komplekse excentriske dele, der fuldt ud opfylder de strenge krav til high-end fremstilling til CNC excentrisk drejning.

Send forespørgsel

Produkt beskrivelse

Stations nøjagtighed

Dimensionsnøjagtighed	OD	ID	T (C)	DP	GD
enhed:±/mm	0.002	0.002	0.005	0.002	0.001
Geometrisk nøjagtighed	Rundhed	Koaksialitet	Ligehed	Cylindricitet	Positionstolerance
enhed:±/mm	0.002	0.003	0.002	0.003	0.004
Produktionskapacitet	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk
Produktionscyklus	3-20 dage	3-20 dage	3-20 dage	3-20 dage	3-20 dage

CNC excentrisk teknologi

Sanluo Precisions excentriske drejning på CNC drejebænk bruger avanceret CNC-teknologi. C-akse excentrisk programmering: CNC-system C-akse funktion til spindelpositionering og indeksering, værktøjsdrejning i henhold til excentrisk bane uden excentrisk fastspænding; programmeringsmetoder omfatter G-kode programmering, polær koordinat programmering, parametrisk programmering til automatisk at beregne værktøjsbane; Bearbejdningsprincip: emnets centrum er i spindelcentret, værktøj forskudt af excentricitet, samarbejder med spindel C-akse og X/Z-akse interpolation for at danne excentrisk ydre cirkel eller indre hul. Bearbejdningsfordele: enkel fastspænding med koncentrisk fastspænding af emnet uden excentrisk korrektion, spændetid reduceret med 80 %; høj præcision med C-aksens indekseringsnøjagtighed ±5″, excentricitetsnøjagtighed ±0,005 mm, gentagelsesnøjagtighed ±0,002 mm; multi-excentrisk bearbejdning med en fastspænding for flere excentriciteter, C-akse automatisk indeksering, effektivitet øget med 3 gange.

CNC programmeringsmetoder

Sanluo Precisions forarbejdningsanlæg har effektiv programmering til excentrisk drejning på CNC drejebænk: polær koordinatprogrammering med G15/G16 polære koordinatkommandoer, indstilling af excentrisk centrum som pol, beskrivelse af værktøjsbane med polar radius R og polær vinkel θ (excentrisk ydre cirkel: spindel, X-akse rotation, X-akse rotation Z-aksedrejning for at opnå excentrisk indvendigt hul: boreværktøj radial bevægelse, der samarbejder med C-aksen til drejning af excentrisk hul; subrutineprogrammering med excentrisk kontur som subrutine, hovedprogram kalder C-akse-indeksering til multi-excentrisk behandling; parametrisk programmering med excentricitet, excentrisk vinkel, excentrisk længde som variable, ændring af parametre for hurtig modelskift; simuleringsverifikation ved hjælp af CAM-software til at simulere, kontrollere interferens og kollision, optimere værktøjsstien for at sikre programmets korrekthed.

Indlysende tekniske fordele

Som en professionel producent af excentrisk drejning på CNC drejebænk har Sanluo Precision åbenlyse tekniske fordele: forbedret effektivitet (traditionel excentrisk fastspænding og korrektion tager 30-60 minutter, CNC C-akse programmering fastspænding tager kun 5 minutter, effektivitet øget med 80%; program størkning til masseproduktion med god konsistens), garanteret C-akse nøjagtighed (høj indeks præcision) ±0,005 mm bedre end traditionel ±0,02 mm; ingen fastspændingsfejl, eliminering af menneskelige faktorer med CPK≥1,67), kompleks excentricitet (multi-excentricitet, variabel excentricitet, uregelmæssig excentricitet, fleksibelt realiseret ved CNC-programmering, som ikke kan behandles ved hjælp af traditionel automatisering og aflæsning af programmer, aflastning, aflæsning, 24-timers ubemandet produktion), reducerede omkostninger (kort fastspændingstid, høj forarbejdningseffektivitet, lave lønomkostninger, mere åbenlyse fordele for større partier). Vi leverer professionelle tilpassede CNC-drejebænkebearbejdningstjenester til globale kunder, hvilket sikrer stabil og pålidelig kvalitet af hvert produkt.

Udstyrs tekniske parametre

Parameterkategori	Parameter detaljer
Udstyrsmodel	DS-30Y
Kernepositionering	Kraftig "alt-i-én" drejemølle-blandingsløsning
Antal økser	3-akse (med Y-akse og C-akse funktioner)
Bearbejdningskapacitet	Maksimal bearbejdningsdiameter 254 mm
Spindel system	Dobbelt spindler, hastighed 4.000 - 4.500 o/min
tårn system	Standard 12-station BMT65 tårn med synkron C-akse
Kernefunktion	Kombineret med Y-akse og elværktøj, i stand til at udføre excentrisk fræsning, boring og anboring
Kerne fordele	Modstående spindler understøtter fuldt synkron rotation, hvilket reducerer cyklustiden; omkostningseffektiv
Typiske applikationer	præcision excentrisk drejning på CNC drejebænkdele mv

Parameterkategori	Parameter detaljer
Udstyrsmodel	ST-10Y / ST-15Y
Kernepositionering	Drejemølle sammensat center med Y-akse
Antal økser	3-akse (med Y-akse funktion)
Spindelhastighed	ST-10Y: 6.000 rpm; ST-15Y: 4.000 o/min
Gennemgående huldiameter	ST-10Y: 44 mm; ST-15Y: 64 mm
Y-akse funktion	Understøtter excentriske fræse-, bore- og anboringsoperationer
Kerne fordele	Kompakt størrelse, bredt behandlingsområde; giver yderst konkurrencedygtig ydeevne til samme prispunkt
Typiske applikationer	excentrisk drejning på CNC drejebænk til højpræcision, højværdi komplekse dele såsom medicinsk udstyr, ortopædiske implantater, mikromekanik osv.
