Tæt tolerancebearbejdning

Sanluo Precision er en førende producent og leverandør af snæver tolerancebearbejdning i Kina, der fokuserer på streng tolerancekontrolteknologi og giver kunderne højpræcisionstjenester. Vi leverer professionelle skræddersyede højpræcisionsbearbejdningstjenester til high-end fremstillingsindustrien og understøtter tilpasningen af komplekse og vanskelige dele. Vi kan producere præcisionsdele med IT1-IT7 tolerance, der fuldt ud opfylder de strenge krav fra forskellige industrier til snæver tolerance bearbejdning.

Send forespørgsel

Produkt beskrivelse

Tolerancekontrolevne

Sanluo Precisions snævre tolerancebearbejdning implementerer streng tolerancekontrol: Dimensionel tolerance (diameter IT0-grad ±0,0002 mm-IT1-grad ±0,001 mm, længdetolerance ±0,002-0,015 mm); tilpasningstolerance (skaft h2/h3-grad, hul H2/H3-grad, tolerancezone ±0,002-0,008 mm); geometrisk tolerance (rundhed 0,0005-0,005 mm, fladhed 0,0005-0,015 mm, vinkelrethed 0,001-0,02 mm, koncentricitet 0,002-0,015 mm, udløb 0,002-0,03 mm, positionstolerance 5-00.0 mm); overfladeruhed Ra0,05-1,6μm.

Arbejdsstations nøjagtighed

dimensionel nøjagtighed	L (X)	W（Y）	H(Z)	SW	GD
enhed:±/mm	0.001	0.0005	0.0001	0.002	0.001
Geometrisk nøjagtighed	fladhed	parallelitet	vinkelret	symmetri	Positionstolerance
enhed:±/mm	0.0003	0.001	0.001	0.002	0.002
produktionskapacitet	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk
produktionscyklus	3-20 dage	3-20 dage	3-20 dage	3-20 dage	3-20 dage

Tolerancebearbejdningsmetoder

Sanluo Precisions forarbejdningsanlæg anvender en række forskellige bearbejdningsteknologier til bearbejdning med snæver tolerance: præcisionsdrejning (diameter φ0,05-500 mm, tolerance IT6 kvalitet ±0,003-0,006 mm, rundhed 0,003 mm), præcisionsfræsning (flad position tolerance, 02 mm tolerance ± 0,02 mm). ±0,015 mm), præcisionsslibning (cylindrisk slibning/indvendig slibning/overfladeslibning, tolerance IT5-grad ±0,001 mm, rundhed 0,001 mm), præcisionsboring (åbning φ10-500 mm, tolerance IT5-grad ±0,002-0,01 mm), præcision drilling 5,01 mm (diameter ±0,002-0,01 mm) positionstolerance ±0,02 mm), stikboring (hulpositionsnøjagtighed ±0,002 mm, til præcisionsforme/-beslag).

Tolerance Inspektion Assurance

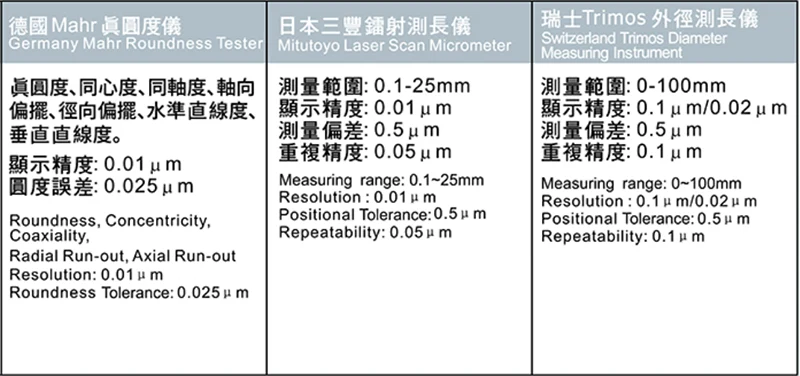

Som en professionel producent af bearbejdning med snæver tolerance implementerer Sanluo Precision streng inspektionssikkerhed: dimensionsinspektion (CMM-målenøjagtighed 0,002 mm til måling af dimensionstolerance/hulafstandstolerance; laserinstrument/ultra-præcisionsmikrometer/mikrometer/vernier-kaliber/ringmåler/stikmåler-diameter/stikmåler-diameter tolerance); Anvendelseskasser: Præcisionsforme (hulrumsdimensionel tolerance ±0,01 mm, tolerance til stansedysegab ±0,005 mm), præcisionsbeslag (lokaliseringsstifthul H7 kvalitet ±0,005 mm, positioneringsnøjagtighed ±0,01 mm), måleinstrumenter (mikrometer ambolt-planhed 0,00 mm), gauge til 0,003 mm præcisionstransmission, ±003 mm. (geartandprofil IT6-kvalitet, lejet indvendige og ydre ringe IT5-kvalitet ±0,002 mm), hydraulisk og pneumatisk (cylinderboring H7-grad ±0,006 mm, spolepasningstolerance ±0,003 mm). Vi har direkte eller indirekte leveret skræddersyede højpræcisionsbearbejdningstjenester til Bosch, ZF, NSK og andre virksomheder med en årlig produktion på 200.000 styk og en kvalifikationsgrad på 99,8%.

Udstyrs tekniske parametre

Parameterkategori	Parameter detaljer
Udstyrsmodel	JDSGT400 lineær motordrevet 3-akset højhastighedsbearbejdningscenter
Kernepositionering	Til ultrahøj præcisionsbearbejdning på submikronniveau
Drive System	Alle tre akser anvender dobbelt lineær motordrev
Nøglenøjagtighed	Gentag positioneringsnøjagtighed op til 0,8 mikron; hulpositionsnøjagtighed mindre end 1 mikron inden for 100 mm rækkevidde.
Kerneteknologi	Integrerer direkte drev, temperaturkontrol, selvudviklet JD60 CNC-system præcisionsbearbejdningsfunktioner og højpræcisions servodrivsystem
Kernefordel	Forpligtet til at opnå den fremragende effekt af "overfladen er den funktionelle overflade"
Typisk anvendelse	snæver tolerancebearbejdning af præcisionsoptiske forme, halvlederdele, højpræcisions konstruktionsdele og andre produkter med strenge krav til dimensioner og overfladekvalitet

Parameterkategori	Parameter detaljer
Udstyrsmodel	Micro5 Micron-niveau Højpræcision 5-akset bearbejdningscenter
Kernepositionering	Høj dynamisk ydeevne og højpræcisionsbearbejdning af miniaturedele med høj værditilvækst
Nøglenøjagtighed	Gentag positioneringsnøjagtighed 0,0005 mm, positioneringsnøjagtighed < 0,002 mm
Spindel system	Maksimal spindelhastighed 60.000 rpm
Strukturelle egenskaber	Kompakt struktur med totalvægt 550 kg; udstyret med tre-lags værktøjsmagasin med kapacitet på 60 værktøjer; behandlingsområde pallesystem kan rumme 6 nulpunktsarmaturer
Energibesparelse og miljøbeskyttelse	Ekstremt lavt energiforbrug (<500W), udstyret med olietågesamler
CNC system	Tysk Beckhoff-system
Slagtilfælde (X/Y/Z)	78 / 56 / 50 mm
Typisk anvendelse	snæver tolerancebearbejdning af miniature tekniske komponenter, små ædelmetaldele mv.
