Laser mikro boring

Sanluo Precision er en professionel producent og leverandør af lasermikroboring i Kina, med 18 års erfaring i præcisionsmikrohulbehandlingsteknologi, der giver kunderne højkvalitets laserstrålebearbejdningstjenester. Det tilbyder professionelle tilpassede præcisionsmikrobearbejdningstjenester til elektronisk emballage, medicinske katetre, filterenheder og andre områder og understøtter tilpasningen af komplekse og vanskelige dele. Den realiserer præcisionsbehandlingen af små huller på mikronniveau, dybe huller, specialformede huller og array-huller, hvilket fuldt ud opfylder de strenge krav fra forskellige industrier til lasermikroboring.

Send forespørgsel

Produkt beskrivelse

Teknologi til behandling af mikrohuller

Laser-mikroboreteknologien, der er vedtaget af Sanluo Precisions forarbejdningsanlæg, bruger højenergi-laserstråler til at fokusere og bore huller. Boreprincip: Laseren opvarmer øjeblikkeligt materialet til dets kogepunkt, materialet fordamper og danner huller, og hjælpegassen blæser det smeltede materiale væk. Huldiameterområde: φ10-500μm, minimum huldiameter φ5μm. Dybde-diameter forhold: ≥20:1, væsentlige fordele ved dybe hulbehandling. Forskellige hultyper: runde huller, firkantede huller, specialformede huller, direkte dannet af laser. Hulvægskvalitet: tilspidsning ≤2°, rundhed ≥95%, vægoverfladeruhed Ra0,5-2μm. Enkelthulshastighed: 0,01-1 sekund, høj effektivitet i batchbehandling af arrayhuller. Anvendelige materialer: metaller, keramik, glas, plast, kompositmaterialer kan alle bores.

Stations nøjagtighed

Dimensionsnøjagtighed	OD	ID	T (C)	DP	SH
enhed:±/mm	0.002	0.001	0.005	0.002	0.001
Geometrisk nøjagtighed	Rundhed	Koaksialitet	Ligehed	Cylindricitet	Koncentricitet
enhed:±/mm	0.002	0.006	0.002	0.005	0.002
Produktionskapacitet	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk	1~999999 stk
Produktionscyklus	3-20 dage	3-20 dage	3-20 dage	3-20 dage	3-20 dage

Precision Hole Processing Technology

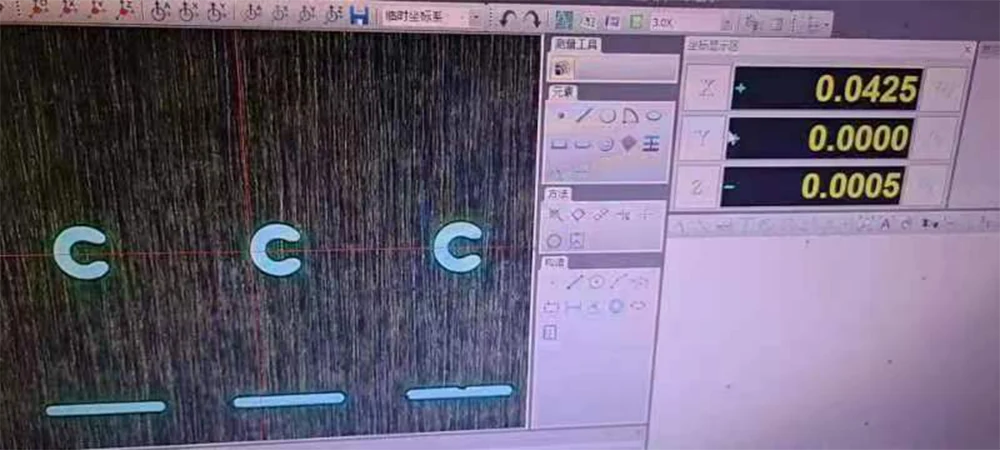

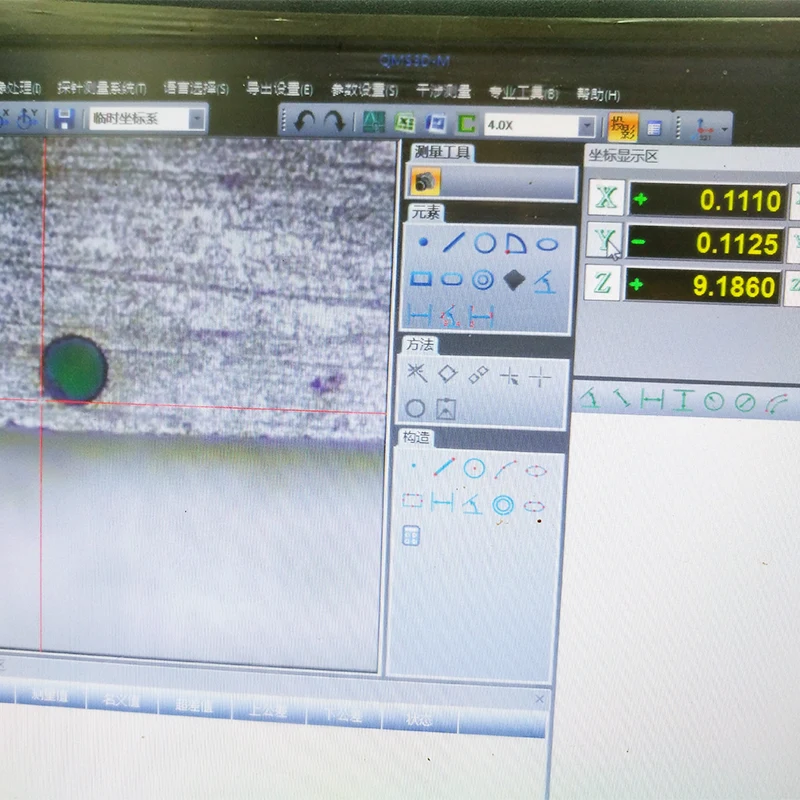

Som en professionel producent af lasermikroboring har Sanluo Precision forfinet og optimeret processen. Enkelt-puls boring: afsluttet med en enkelt puls, hurtig hastighed, velegnet til φ<100μm huller i tynde materialer. Multi-puls boring: multi-puls superposition, huldiameter φ100-300μm, dybde 5 mm. Spiralboring: laserspiralscanning, stor huldiameter φ300-1000μm, stor dybde-diameter-forhold. Muffehulproces: bor først et lille styrehul, bor derefter et stort hul med høj præcision. Parameterkontrol: præcis kontrol af pulsenergi, frekvens, defokuseringsmængde og hjælpelufttryk. Array-boring: CNC-positionering til batch-boring, huldelingsnøjagtighed ±5μm, huldiameterkonsistens <3%. Online detektion: CCD-koaksial observation, laserafstand for at sikre kvalitet.

Ansøgningsfelter

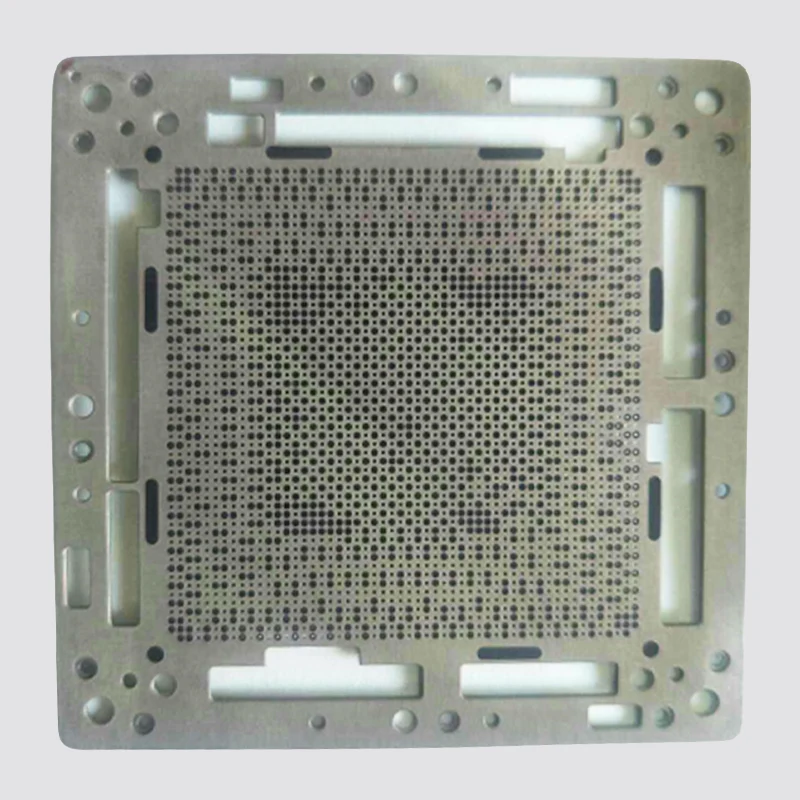

Sanluo Precisions lasermikroboring anvendes i en række forskellige scenarier, såsom filmkølende huller i motorturbineblade, med en huldiameter på φ0,3-1 mm, en hældningsvinkel på 15°-30° og tusindvis af huller; svedkølende hularrays af forbrændingskammerflammerør, med en huldiameter på 0,2-0,5 mm og en huldeling på 1-3 mm. Via huller af keramiske substrater til elektronisk emballage, med en huldiameter på 50-300μm, metalliserede gennemgående huller; mikrohuller af IC-substrater, med en diameter på φ20-100μm og et dybde-diameterforhold på 15:1. Sidehuller på katetre til medicinsk udstyr, med en huldiameter på 100-500 μm til frigivelse af lægemidler; membranhuller af dialysatorer, med en huldiameter på 10-50μm og ensartet fordeling. Mikrohuller af rustfri stålfilterskærme til filteranordninger, med en huldiameter på φ20-200μm og en huldensitet på 10-100 stk/cm². Sanluo Precision har leveret skræddersyede laserstrålebearbejdningstjenester til AVIC, Foxconn, Medtronic og andre virksomheder med en årlig borevolumen på over 100 millioner huller, stabil kvalitet og pålidelig nøjagtighed.

Tekniske parametre for lasermikroboreudstyr

Parameterkategori	Parameter detaljer
Udstyrsmodel	MiDril 40P ultrahurtigt laser-dobbeltstations mikrohulsbehandlingsudstyr
Kernepositionering	Effektiv og højpræcision dobbelt-station parallel mikro-hul behandling
Antal akser og stationer	Multi-akse, dobbelt spindel, dobbelt-station parallel behandling
Slag (X1 /Y1 /Z1)	400 mm / 400 mm / 450 mm
Område til hulfremstilling	Φ0,005 mm ~ Φ1,5 mm (hultagningsområdet for den nye model er Φ0,0025 mm~Φ2,5 mm)
Nøglenøjagtighed	Huldiameter nøjagtighed ±0,001 mm, dybde-diameter forhold ≥15:1
Overfladekvalitet	Overfladeruhed Ra 0,4 (Bemærk: Ra0,2μm for den nye model)
Kerneteknologi	Multi-kanal stråleopdelingsteknologi realiserer højeffekt femtosekund laserstråleopdeling og asynkron behandling; uafhængigt strålescanningsmodul understøtter behandlingen af komplekse mikrostrukturer med buet overflade
Kernefordele	Den omfattende effektivitet er forbedret med mere end 70%, velegnet til høj kvalitet, præcision og effektiv behandling af filmhuller og brændstofdyser
Typiske anvendelser	Præcision laser mikro boredele mv

Parameterkategori	Parameter detaljer
Udstyrsmodel	DS 5-akset femtosekund specialformet mikrohulsdannende udstyr (specifik model/)
Kernepositionering	Præcisionsbehandling af ikke-termiske skader af komplekse nye materialer (såsom keramiske matrixkompositter)
Antal akser	5-akse
Laser parametre	Femtosekund laser med pulsbredde så smal som 80fs, fokuseret punktdiameter kun φ5μm
Nøglenøjagtighed	Behandlingshulpositionsafvigelsen er stabilt styret inden for ±2μm
Intelligent funktion	Udstyret med funktionen "intelligent kompensation", som automatisk kan detektere materialets termiske udvidelseskoefficient og justere forarbejdningsvejen i realtid før behandling
Kernefordele	Ekstremt lille varmepåvirket zone, i stand til at behandle keramiske matrixkompositter uden at revne; intelligent justering sikrer høj præcision
Typiske anvendelser	Præcision laser mikro boredele mv
